BFL24-SR
| Moment obrotowy: | 4 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |

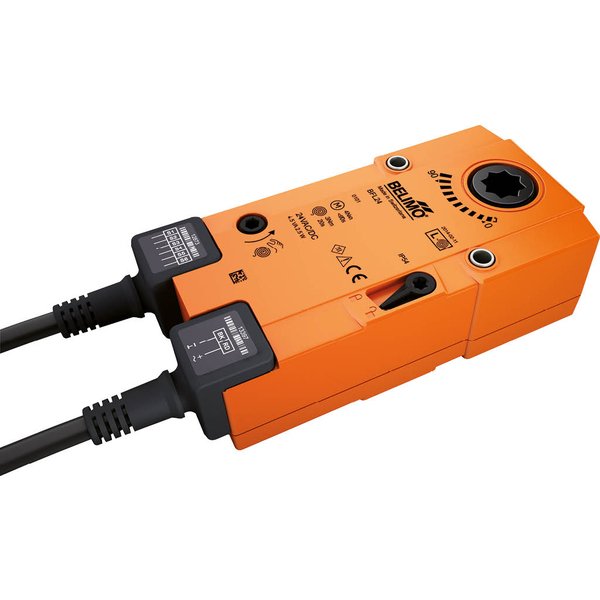

Siłownik BFL24-SR do klap przeciwpożarowych i oddymiających
Siłownik BFL24-SR to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane do niezawodnego sterowania klapami przeciwpożarowymi i oddymiającymi (do kąta 90°) w nowoczesnych instalacjach wentylacyjnych oraz klimatyzacyjnych. Zapewnia precyzyjną kontrolę i bezpieczeństwo w sytuacjach awaryjnych.
Kluczowe cechy produktu:
- Moment obrotowy: 4 Nm (praca silnika) / 3 Nm (funkcja bezpieczeństwa ze sprężyną)
- Zasilanie: Znamionowe napięcie AC/DC 24 V
- Sterowanie: Płynne sterowanie analogowe
- Montaż: Przelotowa oś drążona z połączeniem kształtowym 12x12 mm
Zasada działania i funkcjonalność
Urządzenie jest sterowane za pomocą standardowego sygnału analogowego DC 0-10 V. W trakcie normalnej pracy siłownik ustawia klapę w żądanej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej w czasie poniżej 20 sekund.
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w warunkach pożaru klapa pozostanie niezawodnie zablokowana w pozycji bezpiecznej, co zapewnia najwyższy poziom ochrony.
Przestawianie ręczne i sygnalizacja
Siłownik umożliwia ręczne sterowanie i blokadę klapy w dowolnym położeniu przy odłączonym zasilaniu. Zwolnienie blokady następuje manualnie lub automatycznie po przywróceniu napięcia. Urządzenie jest wyposażone w dwa zintegrowane styki pomocnicze (mikroprzełączniki) do sygnalizacji położeń krańcowych. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką ocenę aktualnego położenia klapy.
Bezpieczeństwo i Normy
Konstrukcja siłownika jest zgodna z wymaganiami Norm Europejskich, co potwierdza jego wysoką jakość i niezawodność w zastosowaniach krytycznych dla bezpieczeństwa.
- EN 15650
- EN 1366-2
- EN 13501-3
Ważne uwagi dotyczące bezpieczeństwa:
- Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w dokumentacji.
- Montaż siłownika na klapie przeciwpożarowej musi być wykonany przez producenta klapy.
- Wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego albo bezpiecznego, ale nie wolno podłączać ich do obu typów napięć jednocześnie.
- Kable przyłączeniowe są integralną częścią urządzenia i nie wolno ich odłączać.
- Urządzenie jest bezobsługowe i nie może być otwierane przez użytkownika.
Zawartość zestawu:
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1 W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
