BFL24-T/300
| Moment obrotowy: | 4 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

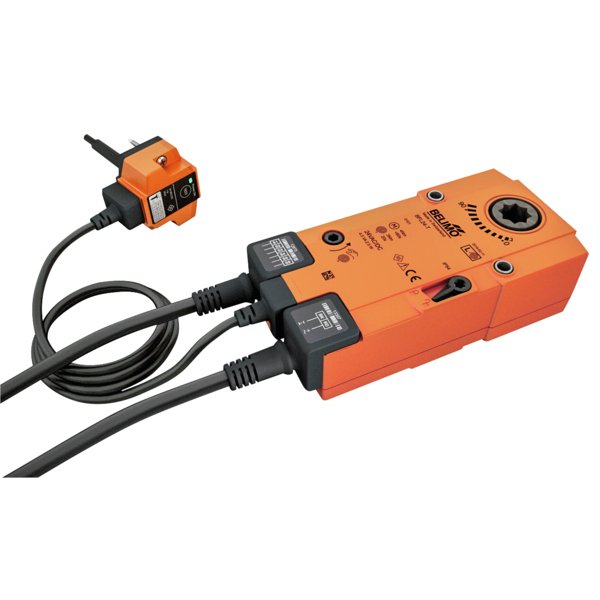

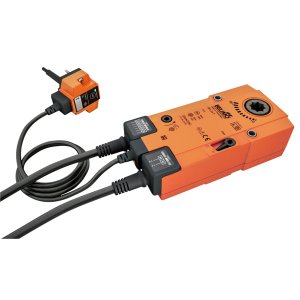

Siłownik BFL24-T/300 ze sprężyną powrotną i wyzwalaczem termicznym
Siłownik BFL24-T/300 to zaawansowane urządzenie ze sprężyną powrotną, zintegrowane z wyzwalaczem termoelektrycznym BAT (72°C). Został zaprojektowany do sterowania klapami wentylacji pożarowej oraz klapami oddymiającymi o kącie obrotu do 90° w systemach wentylacji i klimatyzacji. Zasilany jest napięciem AC/DC 24 V i sterowany w trybie Otwórz/Zamknij.
Kluczowe cechy i funkcje
Niezawodna praca i funkcja bezpieczeństwa
Podczas normalnej pracy siłownik ustawia klapę w pozycji roboczej, naciągając jednocześnie zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zgromadzona w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej w czasie poniżej 20 sekund.
Opatentowany mechanizm Safety Position Lock™
W sytuacji pożarowej, innowacyjny i zgłoszony do opatentowania mechanizm Safety Position Lock™ gwarantuje, że klapa pozostanie niezawodnie w pozycji zamkniętej, co zapewnia maksymalny poziom bezpieczeństwa.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT spełnia wymagania normy ISO 10294-4 i jest kluczowym elementem systemu bezpieczeństwa. Jego najważniejsze cechy to:
- Wyposażony w dwa bezpieczniki termiczne, które reagują na temperaturę 72°C wewnątrz i na zewnątrz kanału wentylacyjnego.
- Trwałe i nieodwracalne odcięcie zasilania po zadziałaniu jednego z bezpieczników.
- Wbudowana dioda LED sygnalizuje obecność napięcia oraz prawidłowy stan bezpieczników.
- Przycisk testowy umożliwia łatwą weryfikację działania systemu bez konieczności odłączania zasilania.
Precyzyjna sygnalizacja położenia
Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik pozwala na wizualną ocenę aktualnego położenia.
Możliwość przestawiania ręcznego
W stanie bez zasilania, siłownik można obsługiwać ręcznie i zablokować w dowolnej pozycji za pomocą przełącznika blokującego. Odblokowanie następuje manualnie lub automatycznie po ponownym podaniu napięcia.
Zgodność z normami
Konstrukcja siłownika jest zgodna z kluczowymi Normami Europejskimi, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do stosowania w systemach ochrony przeciwpożarowej.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 2.8 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 3 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 3 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.3 kg |
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
