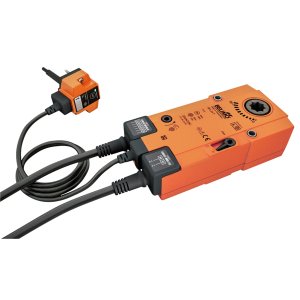

BFL24-T/500
| Moment obrotowy: | 4 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap pożarowych BFL24-T/500
Siłownik BFL24-T/500 ze sprężyną powrotną został zaprojektowany do sterowania klapami wentylacji pożarowej oraz oddymiającymi o kącie obrotu 90 stopni. Jest fabrycznie połączony z wyzwalaczem termoelektrycznym BAT, który aktywuje się przy temperaturze 72°C. Urządzenie pracuje w trybie Zamknij/Otwórz i jest zasilane napięciem AC/DC 24 V. Montaż na osi klapy odbywa się za pomocą standardowego połączenia kształtowego 12x12 mm.
Kluczowe cechy produktu
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwy w zasilaniu, zgromadzona energia w sprężynie natychmiast przestawia klapę do jej pozycji bezpiecznej, zapewniając ochronę.
Mechanizm Safety Position Lock™
W przypadku pożaru, opatentowany mechanizm Safety Position Lock™ gwarantuje niezawodne utrzymanie klapy w pozycji zamkniętej, co znacząco podnosi poziom bezpieczeństwa instalacji.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT posiada dwa bezpieczniki termiczne: jeden monitoruje temperaturę otoczenia, a drugi temperaturę wewnątrz kanału. Przekroczenie progu 72°C przez którykolwiek z nich powoduje trwałe i nieodwracalne odcięcie zasilania siłownika. Stan pracy sygnalizowany jest przez diodę LED, a wbudowany przycisk testowy pozwala na łatwą weryfikację działania systemu.
Sygnalizacja i sterowanie
Siłownik wyposażono w dwa zintegrowane mikroprzełączniki do sygnalizowania położeń krańcowych przepustnicy. Aktualna pozycja klapy jest również widoczna na mechanicznym wskaźniku. W stanie beznapięciowym możliwa jest ręczna obsługa siłownika i zablokowanie go w dowolnej pozycji.
Zaawansowana technologia
Urządzenie wykorzystuje wydajny mikrokontroler Belimo M600 oraz innowacyjną metodę sterowania INFORM, która zapewnia precyzyjne działanie i uzyskanie pełnego momentu obrotowego już od startu.
Zgodność z normami
Konstrukcja siłownika spełnia rygorystyczne wymagania europejskich norm dotyczących systemów wentylacji pożarowej, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 2.8 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.8 kg |
