BFN24

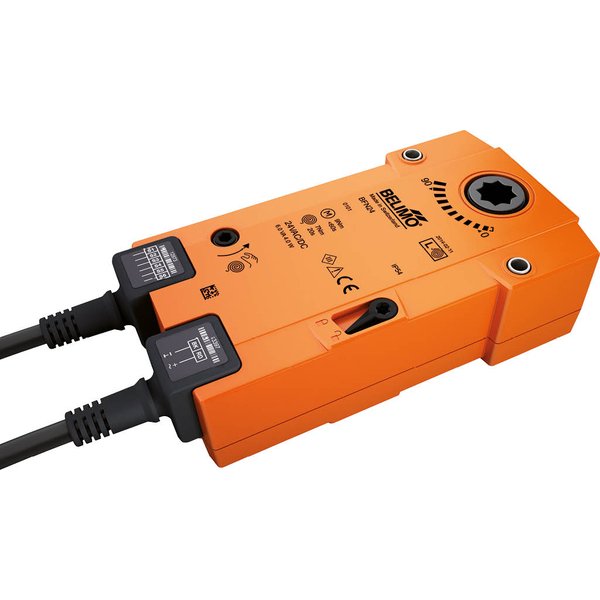

Siłownik BFN24 ze sprężyną powrotną do klap przeciwpożarowych

Siłownik BFN24 ze sprężyną powrotną jest przeznaczony do efektywnego sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 95° w instalacjach wentylacyjnych oraz klimatyzacyjnych. Urządzenie operuje na napięciu znamionowym AC/DC 24 V i jest kontrolowane za pomocą sygnału Zamknij/Otwórz. Siłownik charakteryzuje się momentem obrotowym 9 Nm (silnik) oraz 7 Nm (sprężyna). Montaż odbywa się za pomocą połączenia kształtowego na oś wydrążoną 12x12 mm.

Kluczowe cechy i funkcjonalność produktu

Tryb pracy i bezpieczeństwo

Podczas normalnej pracy siłownik ustawia klapę w jej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie i natychmiastowo przestawia klapę do jej pozycji bezpiecznej.

Technologia Safety Position Lock™

W warunkach pożarowych, innowacyjny mechanizm Safety Position Lock™ (rozwiązanie zgłoszone do opatentowania) niezawodnie utrzymuje klapę w pozycji zamkniętej. Zapewnia to najwyższy poziom bezpieczeństwa, zapobiegając rozprzestrzenianiu się ognia i dymu.

Przestawianie ręczne

Siłownik umożliwia ręczne przestawienie klapy przy odłączonym zasilaniu. Specjalny przełącznik blokady pozwala na zablokowanie mechanizmu w dowolnym położeniu, co ułatwia prace serwisowe. Blokada może być zwolniona ręcznie lub automatycznie po przywróceniu napięcia.

Nowoczesna konstrukcja

Urządzenie wykorzystuje zaawansowany mikrokontroler Belimo M600 oraz innowacyjną metodę sterowania INFORM. Pozwala to na precyzyjne działanie oraz uzyskanie pełnego momentu obrotowego już od momentu rozruchu.

Sygnalizacja położenia

Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki, które precyzyjnie sygnalizują krańcowe położenia klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką i łatwą weryfikację wizualną aktualnej pozycji klapy.

Zgodność z normami i przepisami

Konstrukcja siłownika BFN24 jest zgodna z wymaganiami kluczowych Norm Europejskich, w tym:

• EN 15650 - Wentylacja budynków – Przeciwpożarowe klapy odcinające
• EN 1366-2 - Badania odporności ogniowej instalacji użytkowych (Część 2: Przeciwpożarowe klapy odcinające)
• EN 13501-3 - Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków (Część 3)

Ważne uwagi dotyczące stosowania

• Urządzenie jest przeznaczone wyłącznie do zastosowań wymienionych w karcie katalogowej.
• Montaż siłownika na klapie jest realizowany przez producenta klapy, który ponosi odpowiedzialność za jej prawidłowe działanie.
• Dwa wbudowane styki pomocnicze muszą być podłączone do jednego rodzaju napięcia (sieciowego lub bezpiecznego niskiego napięcia) – nie wolno ich mieszać.
• Stosowanie na zewnątrz jest możliwe tylko pod warunkiem ochrony przed bezpośrednim działaniem czynników atmosferycznych (woda, śnieg, słońce).
• Przestawianie ręczne jest dozwolone wyłącznie przy wyłączonym zasilaniu.
