BFN24-SR

Siłownik do klapy odcinającej, 9 Nm, AC/DC 24 V, 2...10 V, 60 s, 2x SPDT, IP54, Kabel

Kod produktu: BFN24-SR

Moment obrotowy:	9 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe
Wyzwalacz termoelektryczny:	BAT (72°C)

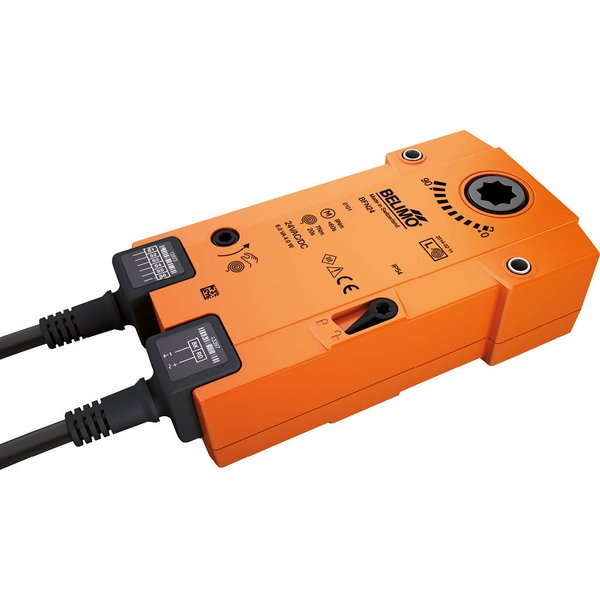

Siłownik BFN24-SR z funkcją sprężyny powrotnej

Model BFN24-SR to zaawansowany siłownik wyposażony w sprężynę powrotną, przeznaczony do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90 stopni. Jest to kluczowy element nowoczesnych instalacji wentylacyjnych i klimatyzacyjnych, zapewniający bezpieczeństwo i niezawodność działania. Urządzenie zasilane jest napięciem AC/DC 24V i sterowane sygnałem analogowym. Montaż odbywa się za pomocą połączenia kształtowego na osi wydrążonej o wymiarach 12x12 mm.

Zasada działania i sterowanie

Siłownik jest kontrolowany za pomocą standardowego sygnału nastawczego w zakresie 2-10 V DC. W trakcie normalnej pracy, urządzenie precyzyjnie ustawia pozycję klapy zgodnie z wartością sygnału sterującego, jednocześnie napinając wbudowaną sprężynę powrotną. W przypadku zaniku zasilania, zmagazynowana energia w sprężynie automatycznie i natychmiastowo przestawia klapę do jej zdefiniowanej pozycji bezpiecznej.

Kluczowe cechy produktu

Technologia Safety Position Lock™: Opatentowany mechanizm, który w warunkach pożaru niezawodnie utrzymuje klapę w pozycji zamkniętej, gwarantując najwyższy poziom bezpieczeństwa.
Ręczne przestawianie: Przy odłączonym zasilaniu możliwe jest ręczne ustawienie i zablokowanie klapy w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Wbudowane styki pomocnicze: Siłownik posiada dwa zintegrowane mikroprzełączniki służące do sygnalizacji położeń krańcowych klapy. Złocone i srebrzone zestyki pozwalają na pracę zarówno z niskimi, jak i wyższymi prądami.
Sygnalizacja mechaniczna: Położenie klapy jest dodatkowo wskazywane przez czytelny wskaźnik mechaniczny.
Wysoka trwałość: Konstrukcja siłownika została zaprojektowana tak, aby zapewnić minimum 60 000 cykli do pozycji bezpiecznej.
Stopień ochrony IP54: Obudowa zapewnia ochronę przed pyłem i wodą, co pozwala na montaż w różnych pozycjach i warunkach.

Zgodność z europejskimi normami

Konstrukcja siłownika BFN24-SR spełnia rygorystyczne wymagania europejskich norm dotyczących bezpieczeństwa pożarowego w budynkach, w tym:

EN 15650
EN 1366-2
EN 13501-3

Zawartość zestawu

Korba
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4.5 W
Pobór mocy w stanie spoczynku:	1.6 W
Moc znamionowa:	8.5 VA
Prąd rozruchowy (Imax):	8.3 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm² (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	9 Nm
Moment obrotowy - funkcja bezpieczeństwa:	7 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik:	55 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	67 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.3 kg
