BFN24-SR-T
| Moment obrotowy: | 9 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |

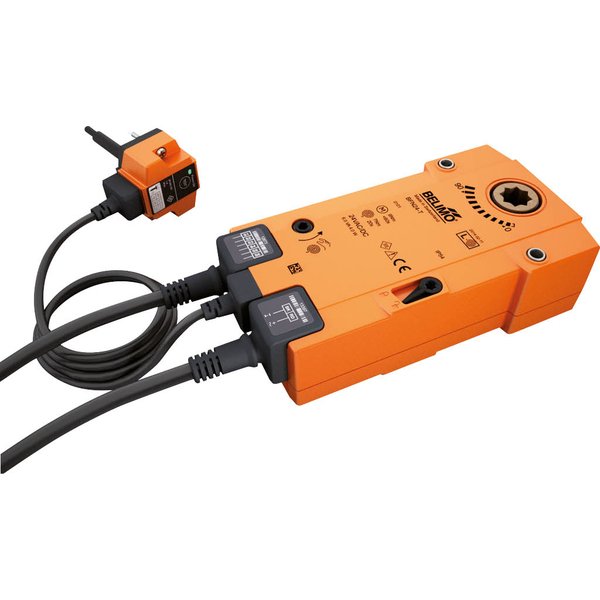

Siłownik BFN24-SR-T do klap przeciwpożarowych i oddymiających
Siłownik BFN24-SR-T to zaawansowane urządzenie ze sprężyną powrotną, zintegrowane z wyzwalaczem termoelektrycznym BAT (72°C). Został zaprojektowany do sterowania klapami wentylacji pożarowej oraz oddymiającymi o kącie obrotu 90° w nowoczesnych systemach wentylacji i klimatyzacji.
Główne cechy produktu
- Moment obrotowy: 9 Nm podczas pracy silnika oraz 7 Nm dla funkcji bezpieczeństwa (sprężyna powrotna).
- Zasilanie: Napięcie znamionowe AC/DC 24 V.
- Sterowanie: Precyzyjne sterowanie za pomocą sygnału analogowego.
- Montaż: Przeznaczony do osi o przekroju kwadratowym 12x12 mm (oś wydrążona przechodząca).
- Trwałość: Gwarancja niezawodności przez minimum 60 000 cykli w pozycji bezpiecznej.
Tryb pracy i sterowanie
Urządzenie jest sterowane za pomocą standardowego sygnału nastawczego DC 0...10 V. Siłownik precyzyjnie ustawia przepustnicę w pozycji odpowiadającej sygnałowi sterującemu, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Zaawansowane funkcje bezpieczeństwa
Wyzwalacz termoelektryczny BAT
Wyzwalacz termoelektryczny spełnia wymagania normy ISO 10294-4. Jest wyposażony w dwa bezpieczniki termiczne, które reagują na temperaturę 72°C – jeden monitoruje temperaturę otoczenia, a drugi temperaturę wewnątrz kanału wentylacyjnego. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne odcięcie napięcia zasilania. Dioda LED na obudowie informuje o obecności zasilania i prawidłowym stanie bezpieczników. Funkcjonalność systemu można sprawdzić za pomocą przycisku testowego.
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w przypadku pożaru klapa zostanie niezawodnie utrzymana w pozycji bezpiecznej, co zapewnia najwyższy poziom ochrony.
Dodatkowe funkcjonalności
- Przestawianie ręczne: Przy odłączonym zasilaniu klapę można ustawić ręcznie i zablokować w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu zasilania.
- Sygnalizacja położenia: Siłownik posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych oraz mechaniczny wskaźnik położenia, który umożliwia wizualną kontrolę stanu klapy.
- Zgodność z normami: Konstrukcja urządzenia jest zgodna z kluczowymi normami europejskimi, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego wysoką jakość i przeznaczenie do zastosowań w ochronie przeciwpożarowej.
Uwagi dotyczące bezpieczeństwa
- Urządzenie należy stosować wyłącznie zgodnie z jego przeznaczeniem, opisanym w dokumentacji.
- Montaż siłownika na klapie jest realizowany przez producenta klapy.
- Wbudowane styki pomocnicze muszą być podłączone do tego samego typu napięcia (sieciowego lub bezpiecznego niskiego napięcia).
- Urządzenie nie zawiera części serwisowalnych przez użytkownika i nie może być otwierane.
- Zużyte urządzenie należy utylizować zgodnie z obowiązującymi przepisami dotyczącymi odpadów elektronicznych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca | 4.5 W |
| Pobór mocy w stanie spoczynku | 1.7 W |
| Moc znamionowa | 8.5 VA |
| Prąd rozruchowy (Imax) | 8.3 A @ 5 ms |
| Styk pomocniczy | 2x SPDT |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego | 5° / 80° |
| Przyłącze zasilania / sterowania | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa | 7 Nm |
| Zakres roboczy Y | 2...10 V |
| Impedancja wejściowa | 100 kΩ |
| Sygnał sprzężenia zwrotnego U | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U | Maks. 0,5 mA |
| Tolerancja pozycjonowania | ±5% |
| Kierunek ruchu - silnik | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie | z ogranicznikiem |
| Kąt obrotu | Maks. 95° |
| Czas ruchu - silnik | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa | 67 dB(A) |
| Mechanical interface | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia | Mechaniczny ze wskazówką |
| Trwałość | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania | -40...55°C [-40...131°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 1.4 kg |
