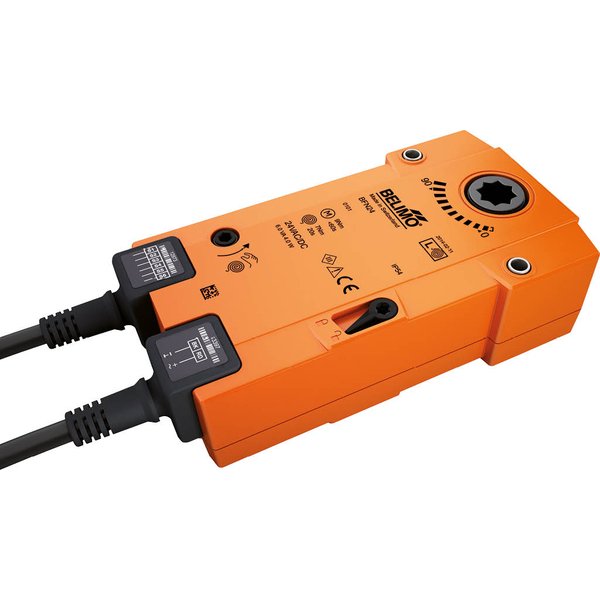

BFN24-SR/050

Siłownik ze sprężyną powrotną do klap przeciwpożarowych i oddymiających

Siłownik BFN24-SR/050 to niezawodne urządzenie ze sprężyną powrotną, stworzone z myślą o klapach przeciwpożarowych i oddymiających o kącie obrotu do 90°, stosowanych w instalacjach wentylacyjnych i klimatyzacyjnych. Zasilany jest napięciem AC/DC 24 V i sterowany sygnałem analogowym. Montaż odbywa się na osi klapy za pomocą połączenia kształtowego 12x12 mm.

Kluczowe cechy i funkcje

• Moment obrotowy: 9 Nm podczas pracy silnika oraz 7 Nm przy zadziałaniu funkcji bezpieczeństwa (sprężyna).
• Szybki powrót awaryjny: W przypadku zaniku zasilania, sprężyna powrotna ustawia klapę w pozycji bezpiecznej w czasie poniżej 20 sekund.
• Sterowanie analogowe: Urządzenie jest sterowane za pomocą standardowego sygnału 2...10 V, co pozwala na precyzyjne ustawienie klapy.
• Sygnał zwrotny: Siłownik dostarcza sygnał sprzężenia zwrotnego U (2...10 V), informujący o aktualnym położeniu klapy.
• Technologia Safety Position Lock™: Opatentowany mechanizm, który w warunkach pożaru niezawodnie utrzymuje klapę w jej bezpiecznej pozycji, zapewniając najwyższy poziom ochrony.
• Ręczne przestawianie: Możliwość ręcznej obsługi i zablokowania klapy w dowolnym położeniu przy odłączonym zasilaniu. Odblokowanie następuje automatycznie po przywróceniu napięcia.
• Wbudowane styki pomocnicze: Siłownik jest wyposażony w dwa zintegrowane styki pomocnicze SPDT do sygnalizacji położeń krańcowych (ustawione fabrycznie na 5° i 80°).
• Wskaźnik położenia: Mechaniczny wskaźnik na obudowie pozwala na łatwą i szybką weryfikację wizualną pozycji klapy.
• Wysoka trwałość: Konstrukcja siłownika gwarantuje wykonanie co najmniej 60 000 cykli do pozycji bezpiecznej.

Tryb pracy

Podczas normalnej pracy siłownik jest sterowany sygnałem nastawczym i ustawia klapę w żądanej pozycji, jednocześnie napinając sprężynę powrotną. W momencie przerwy w dostawie energii elektrycznej, zgromadzona w sprężynie energia natychmiast przestawia klapę do jej zdefiniowanej pozycji bezpiecznej.

Zgodność z normami

Konstrukcja siłownika spełnia wymagania kluczowych norm europejskich w zakresie bezpieczeństwa pożarowego, w tym:

• EN 15650
• EN 1366-2
• EN 13501-3

Ważne uwagi dotyczące bezpieczeństwa

• Montaż siłownika na klapie przeciwpożarowej lub oddymiającej musi być wykonany przez producenta klapy.
• Urządzenie jest bezobsługowe. Nie wolno otwierać obudowy ani wymieniać żadnych jego części.
• Wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub bezpiecznego niskiego napięcia, jednak nie wolno podłączać ich do obu typów napięć jednocześnie.
