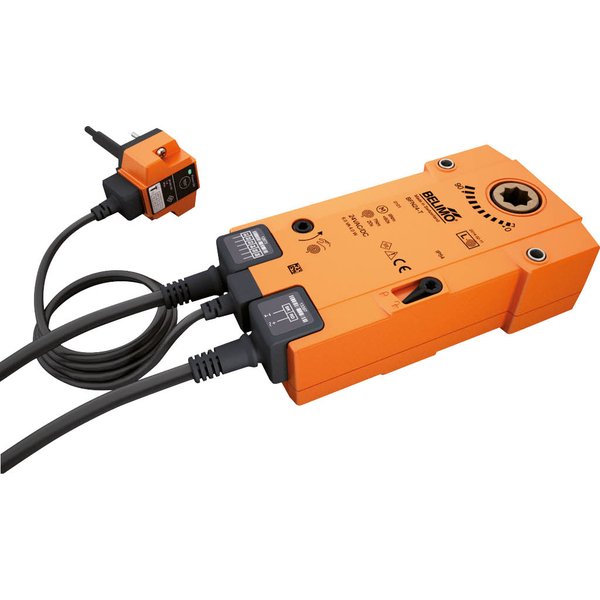

BFN24-T

Siłownik do klapy odcinającej, 9 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel, Wyzwalacz termiczny BAT (72°C)

Kod produktu: BFN24-T

Moment obrotowy:	9 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz
Wyzwalacz termoelektryczny:	BAT (72°C)

Zastosowanie i kluczowe cechy

Siłownik BFN24-T ze sprężyną powrotną został zaprojektowany do sterowania klapami wentylacji pożarowej oraz klapami oddymiającymi o kącie obrotu do 90 stopni, stosowanymi w systemach wentylacji i klimatyzacji. Urządzenie jest zintegrowane z wyzwalaczem termoelektrycznym BAT, który reaguje przy temperaturze 72°C. Siłownik jest zasilany napięciem AC/DC 24 V i realizuje sterowanie typu Zamknij/Otwórz.

Funkcjonalność i bezpieczeństwo

Tryb pracy: W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, napinając w tym czasie sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Mechanizm Safety Position Lock™: Opatentowana technologia, która w sytuacji pożarowej gwarantuje niezawodne utrzymanie klapy w pozycji bezpiecznej, co maksymalizuje poziom ochrony.
Wyzwalacz termoelektryczny BAT: Zintegrowany wyzwalacz posiada dwa bezpieczniki termiczne. Jeden reaguje na temperaturę na zewnątrz kanału wentylacyjnego, a drugi na temperaturę w jego wnętrzu. Zadziałanie któregokolwiek z bezpieczników (po przekroczeniu 72°C) powoduje trwałe odcięcie zasilania i przestawienie siłownika do pozycji bezpiecznej. Dioda LED informuje o obecności zasilania i statusie bezpieczników. Funkcjonalność systemu można zweryfikować za pomocą przycisku testowego.
Łatwe przestawianie ręczne: Po odłączeniu napięcia zasilającego, możliwe jest ręczne ustawienie siłownika i jego zablokowanie w dowolnej pozycji za pomocą specjalnego przełącznika.
Precyzyjna sygnalizacja położenia: Siłownik wyposażono w dwa zintegrowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, aktualna pozycja jest widoczna na mechanicznym wskaźniku.

Dodatkowe informacje

Wysoka klasa ochrony: Obudowa siłownika zapewnia stopień ochrony IP54 we wszystkich pozycjach montażu, chroniąc urządzenie przed kurzem i bryzgami wody.
Zgodność z normami: Produkt jest zgodny z europejskimi normami dotyczącymi wentylacji i bezpieczeństwa pożarowego, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Montaż: Urządzenie przeznaczone jest do montażu na osiach o przekroju 12x12 mm (połączenie kształtowe, oś wydrążona przechodząca).

Zawartość zestawu

Korba
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.2 W
Pobór mocy w stanie spoczynku:	1.2 W
Moc znamionowa:	4.3 VA
Prąd rozruchowy (Imax):	2.9 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel 1 m, 2x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Długość kabla wyzwalacza termicznego:	1 m
Dane funkcjonalne
Moment obrotowy - silnik:	9 Nm
Moment obrotowy - funkcja bezpieczeństwa:	7 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik:	<55 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	67 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Temperatura zadziałania bezpiecznika termicznego:	Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny)
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...55°C [-40...131°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.4 kg

Akcesoria mechaniczne

ZA11-B

Wkładka kształtowa 12/11 mm do BFL, BFN

ZA11-B.1

Wkładka kształtowa 12/11 mm do BFL, BFNWielopak 50 szt.

ZKN1-B

Korba, 40 mm, do BFL, BFN, BFA, BEN, BEE

ZKN1-B.1

Korba, 40 mm, do BFL, BFN, BFA, BEN, BEEWielopak 100 szt.

ZKN2-B

Korba, 63 mm, do BFL, BFN, BFA, BEN, BEE

ZKN2-B.1

Korba, 63 mm, do BFL, BFN, BFA, BEN, BEEWielopak 100 szt.

ZSD-B.1

Torba ochronna z przewodemWielopak 100 szt.

ZSN-B

Konsola do SN2-C7 do BFL, BFN

ZZN12-B

Wskaźnik 12x12 mm do BFL, BFN, BEN, BEE

ZZN12-B.1

Wskaźnik 12x12 mm do BFL, BFN, BEN, BEEWielopak 100 szt.

Akcesoria elektryczne

BAT72

Napięcie zasilania: 24 V
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

BAT72/9

Napięcie zasilania: 24 V
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

ZBAT0

Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.

ZBAT72

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm

ZBAT72.1

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.

ZBAT72/9

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm

ZBAT95

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm

ZBAT95.1

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.

ZBAT95/9

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm

ZBAT120

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm

ZBAT120.1

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.

ZBAT140

Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm

SN2-C7

Styk pomocniczy 2 x SPDT

SN2-C7/300

Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

SN2-C7/500

Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

ZST-BS

Wiązka kablowa z wtykiem 0.5 m do przyrządu sygnalizującego z zasilaczem
