BFN24-T/050
| Moment obrotowy: | 9 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |

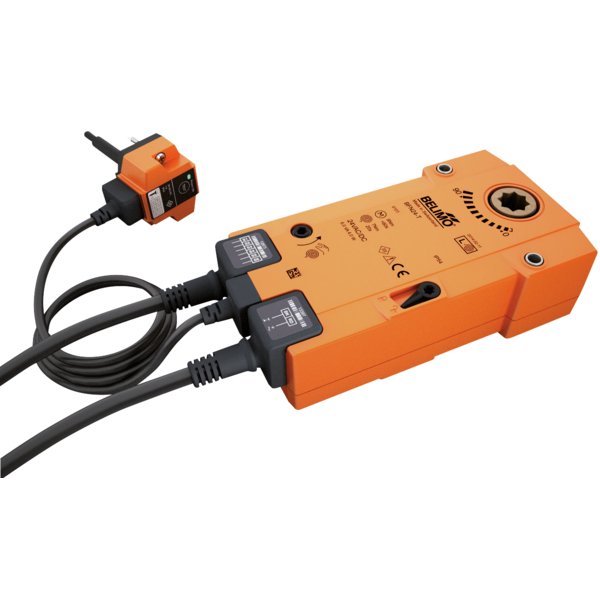

Siłownik BFN24-T/050 ze sprężyną powrotną i wyzwalaczem termicznym
Siłownik BFN24-T/050 to zaawansowane urządzenie przeznaczone do sterowania klapami wentylacji pożarowej oraz oddymiającymi w instalacjach wentylacyjnych i klimatyzacyjnych. Wyposażony jest w mechanizm sprężyny powrotnej oraz zintegrowany wyzwalacz termoelektryczny BAT, który reaguje na temperaturę 72°C, zapewniając automatyczne przejście klapy do pozycji bezpiecznej w przypadku zagrożenia. Urządzenie pracuje przy napięciu znamionowym 24 V AC/DC i oferuje sterowanie typu Zamknij/Otwórz. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Kluczowe cechy i funkcjonalności
Niezawodna praca i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w jej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, energia zgromadzona w sprężynie natychmiast przestawia klapę do pozycji bezpiecznej, gwarantując ochronę systemu wentylacyjnego. Czas ruchu w trybie bezpieczeństwa wynosi poniżej 20 sekund.
Opatentowany mechanizm Safety Position Lock™
Innowacyjny mechanizm Safety Position Lock™ zapewnia, że w razie pożaru klapa jest niezawodnie utrzymywana w pozycji bezpiecznej. To opatentowane rozwiązanie techniczne podnosi poziom bezpieczeństwa całej instalacji.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT posiada dwa bezpieczniki termiczne, które reagują na przekroczenie temperatury 72°C zarówno wewnątrz, jak i na zewnątrz kanału wentylacyjnego. Zadziałanie któregoś z bezpieczników powoduje trwałe odcięcie zasilania i przejście siłownika w pozycję bezpieczną. Dioda LED informuje o stanie pracy urządzenia, a wbudowany przycisk testowy pozwala na łatwą weryfikację poprawności działania systemu.
Łatwe przestawianie ręczne
Siłownik umożliwia ręczne przestawienie klapy przy odłączonym zasilaniu. Można go zablokować w dowolnej pozycji za pomocą przełącznika, a następnie odblokować ręcznie lub automatycznie po przywróceniu napięcia.
Wbudowana sygnalizacja położenia
Urządzenie jest wyposażone w dwa zintegrowane styki pomocnicze (2x SPDT) do sygnalizacji położeń krańcowych klapy (5° / 80°). Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną ocenę aktualnego położenia przepustnicy.
Wysoka trwałość i zgodność z normami
Siłownik został zaprojektowany z myślą o długotrwałej i bezobsługowej pracy, z gwarantowaną trwałością na poziomie minimum 60 000 cykli w trybie bezpieczeństwa. Konstrukcja spełnia wymagania kluczowych norm europejskich, w tym EN 15650, dotyczących przeciwpożarowych klap odcinających.
Zawartość zestawu:
- Korba
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.2 W |
| Pobór mocy w stanie spoczynku: | 1.2 W |
| Moc znamionowa: | 4.3 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 0.5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 0.5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.3 kg |
