BFN24-T/500
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

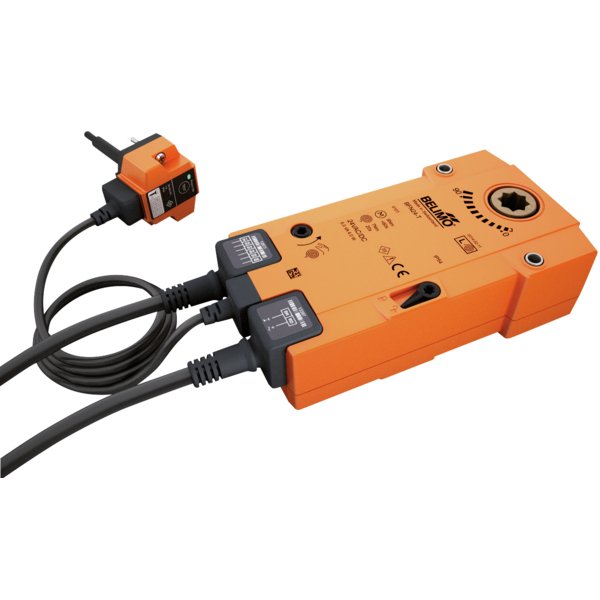

Siłownik ze Sprężyną Powrotną BFN24-T/500
Siłownik BFN24-T/500, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), jest przeznaczony do sterowania klapami wentylacji pożarowej i oddymiających w instalacjach HVAC. Urządzenie zapewnia niezawodne działanie w systemach bezpieczeństwa pożarowego, automatycznie ustawiając klapę w pozycji bezpiecznej w przypadku zagrożenia.
Kluczowe właściwości produktu
- Moment obrotowy: 9 Nm (praca silnika) / 7 Nm (funkcja bezpieczeństwa)
- Napięcie zasilania: AC/DC 24 V
- Typ sterowania: Otwórz/Zamknij
- Montaż na osi: Połączenie kształtowe 12x12 mm (oś wydrążona)
- Stopień ochrony: IP54 we wszystkich pozycjach montażu
Tryb działania i funkcje bezpieczeństwa
Podczas normalnej pracy siłownik przesuwa klapę do jej pozycji roboczej, naciągając jednocześnie zintegrowaną sprężynę powrotną. W momencie zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej. Czas ruchu w trybie bezpieczeństwa wynosi poniżej 20 sekund.
Wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w wyzwalacz termoelektryczny z dwoma bezpiecznikami termicznymi, które reagują na temperaturę wewnątrz (sonda kanałowa) i na zewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe odcięcie zasilania i natychmiastowe zamknięcie klapy. Działanie systemu można weryfikować za pomocą przycisku testowego, a o prawidłowej pracy informuje wbudowana dioda LED.
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w warunkach pożarowych klapa pozostaje niezawodnie zablokowana w pozycji bezpiecznej, co zapewnia maksymalny poziom ochrony.
Sygnalizacja i sterowanie
Siłownik posiada dwa zintegrowane styki pomocnicze SPDT do sygnalizacji położeń krańcowych klapy (przy 5° i 80°). Położenie skrzydła klapy jest dodatkowo widoczne dzięki mechanicznemu wskaźnikowi. Urządzenie oferuje możliwość ręcznego przestawiania za pomocą korby (przy odłączonym zasilaniu) i zablokowania w dowolnej pozycji.
Konstrukcja i zgodność z normami
Zaawansowana konstrukcja oparta na mikrokontrolerze Belimo M600 zapewnia precyzyjne sterowanie i pełny moment obrotowy już od startu. Siłownik spełnia wymagania kluczowych Norm Europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do stosowania w systemach wentylacji pożarowej.
Zawartość zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca | 3.2 W |
| Pobór mocy w stanie spoczynku | 1.2 W |
| Moc znamionowa | 4.3 VA |
| Prąd rozruchowy (Imax) | 2.9 A @ 5 ms |
| Styk pomocniczy | 2x SPDT |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego | 5° / 80° |
| Przyłącze zasilania / sterowania | Kabel 5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego | Kabel 5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa | 7 Nm |
| Kierunek ruchu - silnik | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie | z ogranicznikiem |
| Kąt obrotu | Maks. 95° |
| Czas ruchu - silnik | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa | 67 dB(A) |
| Mechanical interface | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia | Mechaniczny ze wskazówką |
| Trwałość | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania | -40...55°C [-40...131°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 2.0 kg |
