BFN24/500
| Moment obrotowy: | 9 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |

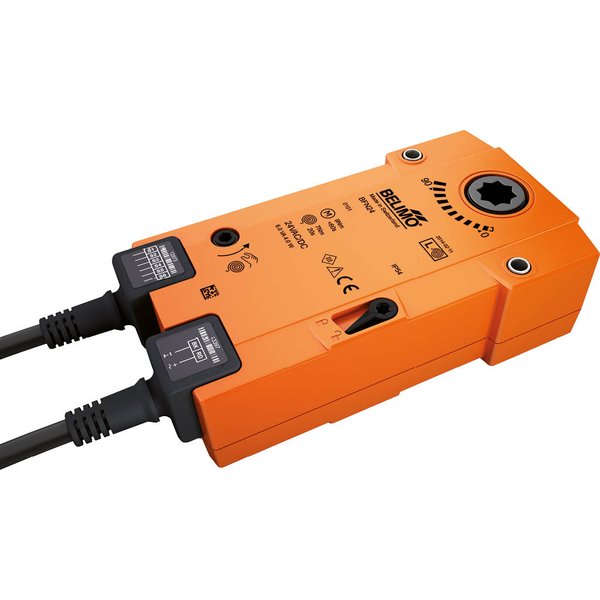

Siłownik ze sprężyną powrotną do klap przeciwpożarowych BFN24/500
Siłownik BFN24/500 to zaawansowane urządzenie przeznaczone do sterowania klapami przeciwpożarowymi i oddymiającymi w systemach wentylacji oraz klimatyzacji. Wyposażony w mechanizm sprężyny powrotnej, gwarantuje niezawodne zamknięcie lub otwarcie klapy do pozycji bezpiecznej w przypadku zaniku zasilania. Siłownik jest zasilany napięciem AC/DC 24 V i sterowany sygnałem Zamknij/Otwórz. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Kluczowe cechy produktu
Tryb pracy i funkcja bezpieczeństwa
W standardowych warunkach pracy, silnik siłownika ustawia klapę w jej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie przerwania zasilania, energia zgromadzona w sprężynie automatycznie i szybko przestawia klapę do jej pozycji bezpiecznej, co jest kluczowe dla ochrony przeciwpożarowej.
Mechanizm Safety Position Lock™
W przypadku pożaru, opatentowany mechanizm Safety Position Lock™ zapewnia niezawodne utrzymanie klapy w jej bezpiecznym położeniu. Rozwiązanie to gwarantuje maksymalny poziom bezpieczeństwa, blokując klapę w pozycji zamkniętej.
Ręczne przestawianie
Siłownik umożliwia ręczną obsługę w stanie bez zasilania. Można go manualnie ustawić w dowolnym położeniu i zablokować. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilającego.
Sygnalizacja położenia
Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną weryfikację aktualnego położenia przepustnicy.
Zgodność z normami europejskimi
Konstrukcja siłownika spełnia wymagania kluczowych norm europejskich w zakresie bezpieczeństwa pożarowego instalacji budynkowych, w tym:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
| Dane ogólne | |
|---|---|
| Sterowanie: | Zamknij/Otwórz |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.0 kg |
