GM24A-MF

Producent: Belimo

Kod produktu: GM24A-MF

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	40 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Hybrydowe (z komunikacją/analogowe), Zamknij/Otwórz
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

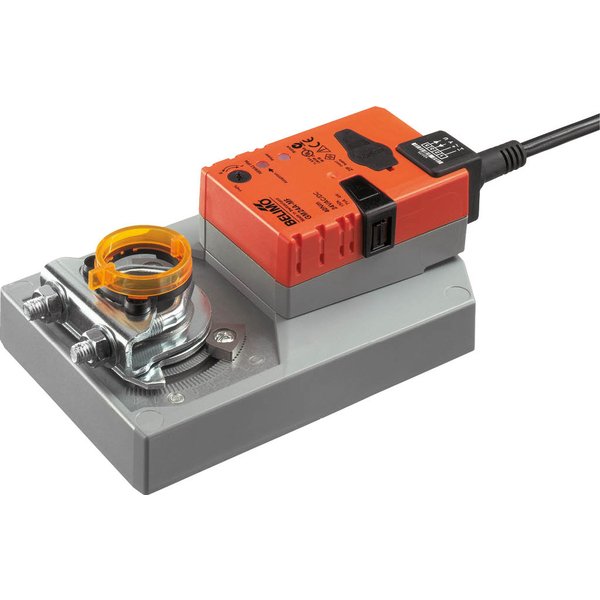

Siłownik przepustnicy GM24A-MF z możliwością parametryzacji

Siłownik GM24A-MF to programowalne urządzenie, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Jest przeznaczony do obsługi przepustnic o powierzchni sięgającej około 8 m². Urządzenie generuje moment obrotowy silnika na poziomie 40 Nm i jest zasilane bezpiecznym napięciem 24 V AC/DC.

Sterowanie odbywa się za pomocą zmiennego sygnału analogowego w zakresie 2...10 V, a siłownik udostępnia również sygnał sprzężenia zwrotnego (2...10 V), który informuje o aktualnym położeniu przepustnicy.

Kluczowe cechy produktu:

Łatwa instalacja: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie przed obracaniem, co upraszcza i przyspiesza proces instalacji.
Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Przestawianie ręczne: Możliwość ręcznej regulacji położenia przepustnicy jest dostępna po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować, aby utrzymać przekładnię w stanie rozłączenia na czas serwisu.
Regulowany kąt obrotu: Kąt obrotu można w prosty sposób dostosować i ograniczyć po obu stronach za pomocą mechanicznych ograniczników.
Możliwość konfiguracji: Urządzenie posiada ustawienia fabryczne dostosowane do większości typowych zastosowań. Istnieje jednak możliwość zmiany poszczególnych parametrów, takich jak zakres roboczy czy sygnał sprzężenia zwrotnego, przy użyciu aplikacji Belimo Assistant 2 lub narzędzia ZTH EU.
Automatyczna adaptacja: Po pierwszym uruchomieniu lub po ręcznym wyzwoleniu, siłownik wykonuje proces adaptacji. Wykrywa wówczas położenie ograniczników mechanicznych, co pozwala na precyzyjne zmapowanie całego zakresu ruchu i zapewnia dokładne pozycjonowanie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	7 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	75...290 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.6 kg
