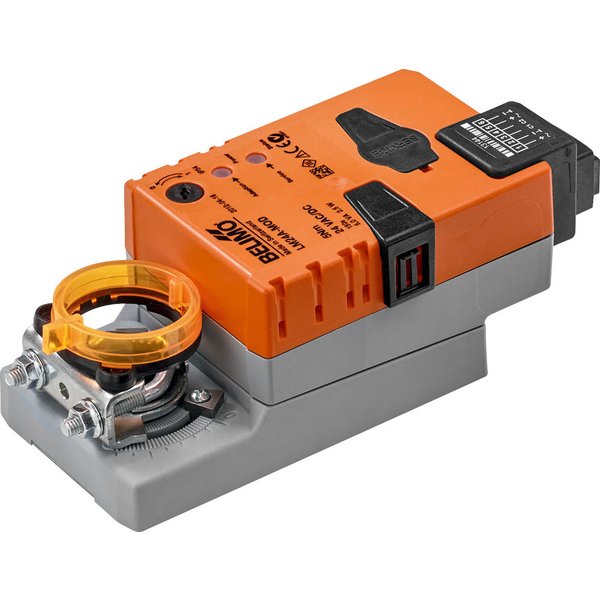

LM24A-MOD-J6

Kod produktu: LM24A-MOD-J6

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Z interfejsem komunikacyjnym
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Gniazdo wtykowe RJ12
Kategoria ochronna:	IP40

Opis produktu

Siłownik LM24A-MOD-J6 to nowoczesne urządzenie przeznaczone do precyzyjnego przestawiania przepustnic powietrza o powierzchni do około 1 m² w instalacjach HVAC. Dzięki momentowi obrotowemu 5 Nm oraz zasilaniu napięciem 24 V AC/DC, zapewnia niezawodne działanie w systemach automatyki budynkowej. Urządzenie wyróżnia się wbudowanym interfejsem komunikacyjnym, który umożliwia sterowanie za pośrednictwem protokołów BACnet MS/TP lub Modbus RTU.

Kluczowe właściwości produktu

Zintegrowana komunikacja cyfrowa: Siłownik posiada wbudowany interfejs, który umożliwia komunikację za pomocą protokołów BACnet MS/TP lub Modbus RTU. Dzięki temu może odbierać cyfrowe sygnały sterujące z systemu nadrzędnego i przesyłać zwrotne informacje o swoim aktualnym stanie.
Elastyczna konfiguracja: Urządzenie dostarczane jest z fabrycznymi ustawieniami, które pasują do większości standardowych zastosowań. Istnieje jednak możliwość modyfikacji poszczególnych parametrów za pomocą aplikacji Belimo Assistant 2, co pozwala na precyzyjne dopasowanie do specyficznych wymagań instalacji.
Prosty montaż bezpośredni: Montaż siłownika jest szybki i łatwy. Urządzenie instaluje się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które chroni siłownik przed obracaniem się.
Obsługa ręczna: W razie potrzeby możliwe jest ręczne przestawienie przepustnicy. Wystarczy wcisnąć dedykowany przycisk, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, aby utrzymać mechaniczne sterowanie.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co pozwala na ustawienie wymaganego kąta obrotu przepustnicy.
Wysoka niezawodność i bezpieczeństwo: Siłownik został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy. Posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Automatyczna adaptacja i synchronizacja: Przy pierwszym uruchomieniu siłownik wykonuje proces synchronizacji, ustalając pozycję początkową (0%), a następnie przechodzi do pozycji zadanej przez sygnał sterujący. Funkcja adaptacji pozwala na automatyczne wykrycie pełnego zakresu ruchu, a proces ten można uruchomić za pomocą przycisku lub aplikacji.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca	2.5 W
Pobór mocy w stanie spoczynku	1.3 W
Moc znamionowa	5 VA
Przyłącze zasilania / sterowania	Gniazdo wtykowe RJ12
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny	BACnet MS/TP Modbus RTU (ustawienie fabryczne)
Liczba węzłów	BACnet / Modbus patrz opis interfejsu
Dane funkcjonalne
Moment obrotowy - silnik	5 Nm
Regulowany moment obrotowy	Zredukowany o 25%, 50%, 75%
Kierunek ruchu - silnik	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu	Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie	przyciskiem, z możliwością blokady
Kąt obrotu	Maks. 95°
Uwaga dotycząca kąta obrotu	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik	150 s / 90°
Regulowany czas ruchu	35...150 s
Poziom mocy akustycznej – silnik	35 dB(A)
Dopasowanie zakresu położeń	ręczne
Różne dopasowania zakresu położeń	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL	Class 2 Supply
Kategoria ochronna obudowy IEC/EN	IP40 IP54 when using protective cap or protective grommet for RJ12 socket
Stopień ochrony NEMA/UL	NEMA 1
Obudowa	UL Enclosure Type 1
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne	Wg VDI 6022 część 1
Rodzaj czynności	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia	-30...50°C [-22...122°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	0.65 kg
