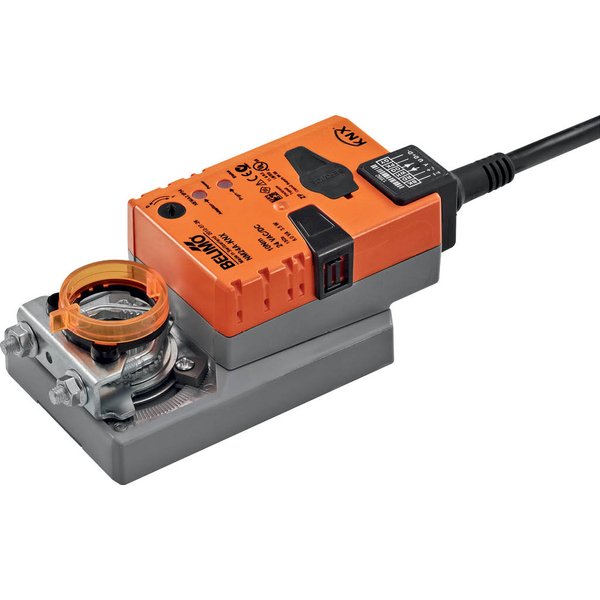

NM24A-KNX

Kod produktu: NM24A-KNX

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Z interfejsem komunikacyjnym
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic NM24A-KNX z interfejsem komunikacyjnym

Siłownik NM24A-KNX to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami w systemach wentylacyjnych, grzewczych i klimatyzacyjnych. Dzięki zintegrowanemu interfejsowi komunikacyjnemu KNX, idealnie wpisuje się w zaawansowane instalacje automatyki budynkowej. Oferuje moment obrotowy 10 Nm i jest zasilany napięciem 24 V AC/DC.

Kluczowe cechy i funkcje:

Pełna integracja z siecią KNX®: Urządzenie posiada wbudowany interfejs komunikacyjny KNX (tryb S), co umożliwia bezproblemowe podłączenie do magistrali i współpracę z innymi elementami systemu automatyki budynkowej.
Przetwarzanie sygnałów z czujników: Siłownik umożliwia bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnały analogowe z czujników są przetwarzane na postać cyfrową i mogą być udostępniane w sieci KNX, co rozszerza funkcjonalność systemu.
Elastyczna konfiguracja: Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, parametry siłownika można łatwo dostosować do specyficznych wymagań instalacji. Konfiguracja jest możliwa przy użyciu narzędzi serwisowych, takich jak Belimo Assistant 2.
Prosty montaż bezpośredni: Siłownik montuje się w łatwy sposób bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu urządzenia.
Obsługa ręczna: W razie potrzeby możliwe jest ręczne przestawienie przepustnicy. Wystarczy nacisnąć przycisk, aby odłączyć przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników ruchu.
Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik automatycznie zatrzymuje się po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczna synchronizacja: Po pierwszym uruchomieniu siłownik automatycznie przeprowadza proces synchronizacji, aby ustalić pozycję podstawową, a następnie ustawia się zgodnie z otrzymanym sygnałem sterującym.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	KNX (tryb S)
Liczba węzłów:	maks. 64 na segment linii, ograniczenie liczby węzłów z kablem połączeniowym w przypadku krótkich linii
Kanał komunikacji:	KNX TP
Tryb konfiguracji:	Tryb S
Current consumption of KNX-Bus:	maks. 5 mA
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	43...173 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Konfiguracja:	przy użyciu Belimo Assistant 2 Możliwość szybkiego adresowania 1...16 za pomocą przycisku
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.77 kg
