NM24A-MOD-J6

Kod produktu: NM24A-MOD-J6

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Z interfejsem komunikacyjnym
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Gniazdo wtykowe RJ12
Kategoria ochronna:	IP40

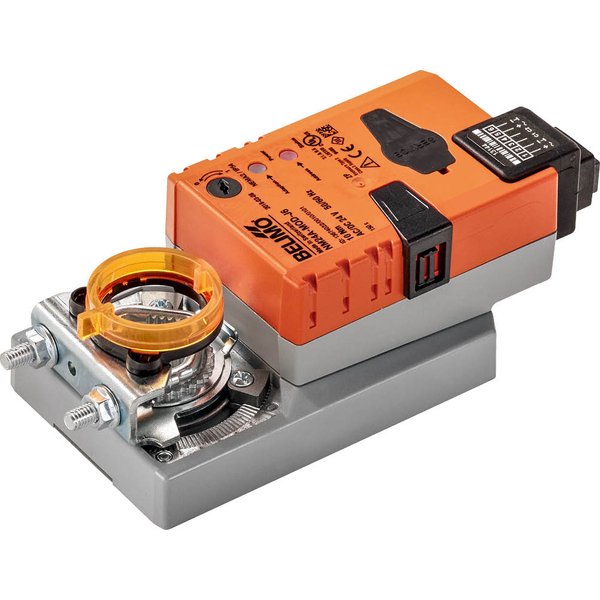

Siłownik do przepustnic NM24A-MOD-J6 z interfejsem komunikacyjnym

Siłownik NM24A-MOD-J6 został zaprojektowany do sterowania przepustnicami powietrza w instalacjach budynkowych i wentylacyjnych. Dzięki momentowi obrotowemu 10 Nm, jest on idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 2 m². Urządzenie zasilane jest napięciem znamionowym AC/DC 24 V.

Komunikacja i Sterowanie

Siłownik wyposażony jest we wbudowany interfejs, który umożliwia komunikację za pomocą protokołów BACnet MS/TP oraz Modbus RTU. Dzięki temu urządzenie może odbierać cyfrowe sygnały nastawcze bezpośrednio z systemu sterowania i przekazywać zwrotnie informacje o swoim aktualnym statusie.

Kluczowe cechy produktu

Prosty montaż: Siłownik montowany jest bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie zapobiega obracaniu się urządzenia.
Możliwość obsługi ręcznej: Wciśnięcie przycisku pozwala na wysprzęglenie przekładni i ręczne ustawienie przepustnicy. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność działania: Urządzenie posiada zabezpieczenie przed przeciążeniem, nie potrzebuje zewnętrznych wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Elastyczna konfiguracja: Chociaż ustawienia fabryczne pasują do większości typowych zastosowań, parametry pracy siłownika można indywidualnie modyfikować przy użyciu aplikacji Belimo Assistant 2.
Automatyczna adaptacja i synchronizacja: Siłownik automatycznie przeprowadza synchronizację po uruchomieniu lub po użyciu przycisku przestawiania ręcznego. Funkcja adaptacji pozwala na wykrycie pełnego zakresu położeń ograniczników mechanicznych, co zapewnia precyzyjną pracę.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Gniazdo wtykowe RJ12
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne)
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	43...173 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP40 IP54 when using protective cap or protective grommet for RJ12 socket
Stopień ochrony NEMA/UL:	NEMA 1
Obudowa:	UL Enclosure Type 1
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.65 kg
