TMC230A-S-F

Kod produktu: TMC230A-S-F

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	120 V, 230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	20...49 s
Przyłącze mechaniczne:	Połączenie kształtowe
Styk pomocniczy:	1x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

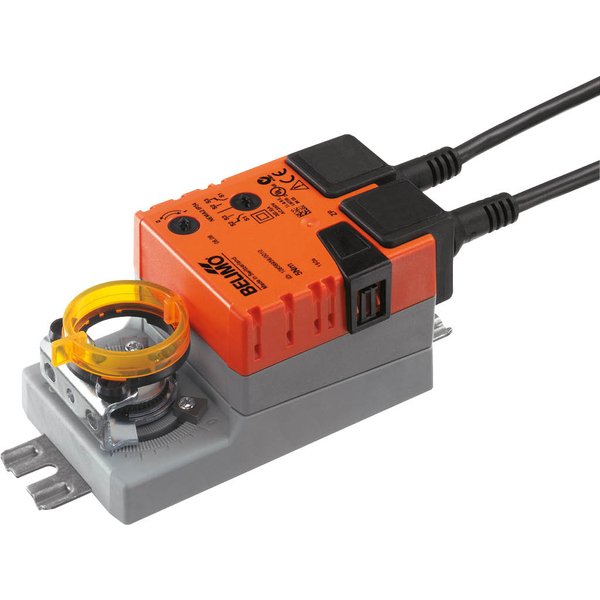

Siłownik TMC230A-S-F to urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych w budynkach. Został zaprojektowany do obsługi przepustnic o powierzchni sięgającej około 0,4 m². Dzięki momentowi obrotowemu 2 Nm zapewnia skuteczne działanie, a czas obrotu o 90° wynosi zaledwie 35 sekund.

Kluczowe cechy i funkcje

Uniwersalne zasilanie: Siłownik może być zasilany napięciem przemiennym w szerokim zakresie od 100 V do 240 V.
Wszechstronne sterowanie: Urządzenie obsługuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe.
Wbudowany styk pomocniczy: Zintegrowany, regulowany styk pomocniczy (0-100%) pozwala na elastyczną sygnalizację położenia przepustnicy.
Prosty montaż: Łatwa instalacja bezpośrednio na osi przepustnicy (połączenie kształtowe 8x8 mm) przy użyciu dołączonych zacisków mocujących.
Wysoka niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych i automatycznie zatrzymuje się po osiągnięciu pozycji krańcowej.
Regulowany kąt obrotu: Kąt pracy można łatwo dostosować do potrzeb instalacji za pomocą mechanicznych ograniczników. Maksymalny kąt obrotu wynosi 95°.
Sterowanie ręczne: Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, który można również zablokować w pozycji wciśniętej.
Wybór kierunku obrotu: Kierunek obrotu silnika można w prosty sposób zmienić za pomocą przełącznika.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	4 VA
Styk pomocniczy:	1x SPDT, 0...100%
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Przyłącze styku pomocniczego:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	35 s / 90°
Poziom mocy akustycznej – silnik:	40 dB(A)
Mechanical interface:	Połączenie kształtowe 8x8 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.49 kg
