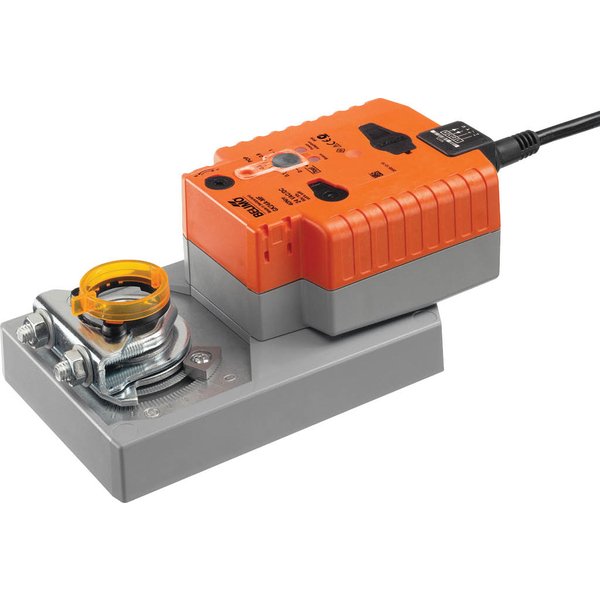

GK24A-MOD
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Zaawansowany siłownik z funkcją bezpieczeństwa i komunikacją
Siłownik GK24A-MOD to nowoczesne urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach technicznych budynków, takich jak systemy grzewcze, wentylacyjne i klimatyzacyjne (HVAC). Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 8 m², oferując moment obrotowy silnika na poziomie 40 Nm. Urządzenie jest zasilane napięciem AC/DC 24 V i wyróżnia się wbudowaną funkcją bezpieczeństwa oraz zaawansowanymi opcjami komunikacji.
Kluczowe cechy produktu
- Wszechstronna komunikacja: Możliwość integracji z systemami automatyki budynkowej poprzez BACnet MS/TP, Modbus RTU oraz MP-Bus.
- Tryb hybrydowy: Siłownik może być sterowany konwencjonalnym sygnałem analogowym, jednocześnie udostępniając dane o swoim stanie przez interfejs cyfrowy.
- Niezawodna funkcja bezpieczeństwa: W przypadku zaniku zasilania, siłownik automatycznie ustawia przepustnicę w zdefiniowanej pozycji bezpiecznej (POP), którą można regulować w zakresie 0-100%.
- Przetwarzanie sygnałów z czujników: Możliwość bezpośredniego podłączenia czujników pasywnych, aktywnych lub zestyków, co pozwala na cyfrowe przesyłanie ich sygnałów przez magistralę komunikacyjną.
- Elastyczna konfiguracja: Ustawienia fabryczne można łatwo modyfikować za pomocą oprogramowania Belimo Assistant 2, dostosowując parametry pracy do specyficznych wymagań instalacji.
Inteligentna Komunikacja i Sterowanie
Siłownik GK24A-MOD oferuje zintegrowane interfejsy komunikacyjne, w tym BACnet MS/TP, Modbus RTU (ustawienie fabryczne) oraz MP-Bus. Umożliwia to płynną integrację z nowoczesnymi systemami zarządzania budynkiem (BMS). Unikalny tryb hybrydowy pozwala na sterowanie za pomocą standardowego sygnału analogowego (np. 2...10 V), podczas gdy komunikacja cyfrowa służy do odczytu stanu siłownika i diagnostyki.
Funkcja Bezpieczeństwa i Niezawodność
Kluczową cechą siłownika jest mechanizm zapewniający bezpieczeństwo w przypadku przerwy w zasilaniu. Dzięki wbudowanym kondensatorom, po zaniku napięcia, urządzenie przesuwa przepustnicę do wcześniej zdefiniowanej pozycji bezpiecznej (POP). Pozycję tę można łatwo ustawić za pomocą pokrętła w krokach co 10%. Dodatkowo, regulowany czas podtrzymywania zasilania (PF) zapobiega niepożądanym ruchom siłownika podczas krótkotrwałych zaników napięcia.
Montaż i Obsługa
Montaż siłownika jest prosty i szybki dzięki uniwersalnemu zaciskowi, który umożliwia bezpośrednie zamocowanie na osi przepustnicy. Zabezpieczenie przed obracaniem gwarantuje stabilność pracy. Wbudowany przycisk pozwala na ręczne przestawienie siłownika – po jego wciśnięciu przekładnia zostaje tymczasowo wysprzęglona, co ułatwia regulację i serwisowanie. Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu mechanicznych ograniczników.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 21 VA |
| Prąd rozruchowy (Imax): | 20.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V, Punkt końcowy 2...10 V |
| Ustawianie pozycji bezpiecznej: | 0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Regulowany czas podtrzymywania zasilania (PF): | 0...10 s |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wyboru przełącznikiem 0...100% |
| Uwaga dotycząca kierunku ruchu: | Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przy użyciu przycisku |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 90...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 52 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 61 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Przestawianie, sterowane poprzez Modbus: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 12...26.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, PF = Power fail delay time / czas podtrzymywania zasilania |
