LF24-MFT2

Siłownik obrotowy z funkcją bezpieczeństwa, 4 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (75...300 s), IP54

Producent: Belimo

Kod produktu: LF24-MFT2

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	4 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

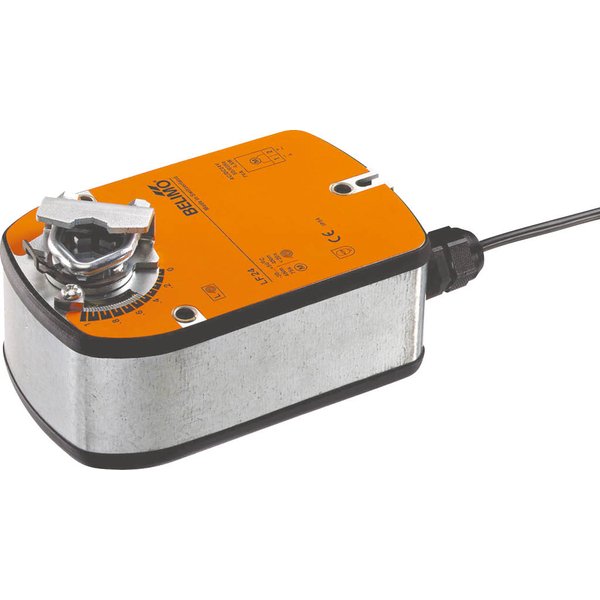

Siłownik obrotowy LF24-MFT2 z funkcją bezpieczeństwa

Siłownik obrotowy LF24-MFT2 jest przeznaczony do regulacji przepustnic powietrza w instalacjach HVAC w budynkach. Efektywnie obsługuje przepustnice o powierzchni do około 0.8 m², dostarczając moment obrotowy 4 Nm. Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje wszechstronne możliwości sterowania, w tym analogowe 2...10 V oraz komunikację poprzez magistralę Belimo MP-Bus. Dodatkowo, siłownik przekazuje sygnał sprzężenia zwrotnego w zakresie 2...10 V.

Najważniejsze cechy i funkcje

Elastyczne tryby pracy: Siłownik może działać w trybie konwencjonalnym, reagując na standardowy sygnał sterujący DC 0...10 V. W tym trybie, podczas normalnej pracy napina sprężynę powrotną, a w przypadku zaniku zasilania, sprężyna automatycznie ustawia przepustnicę w pozycji bezpiecznej. Alternatywnie, urządzenie może być sterowane cyfrowo poprzez magistralę MP-Bus, odbierając sygnały bezpośrednio z nadrzędnego regulatora.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku). Dzięki temu siłownik może pełnić rolę przetwornika A/C, przesyłając dane z czujnika do systemu nadrzędnego przez magistralę MP-Bus.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, istnieje możliwość modyfikacji poszczególnych parametrów za pomocą narzędzi serwisowych, takich jak aplikacja Belimo Assistant 2 czy przyrząd ZTH EU.
Prosty montaż bezpośredni: Montaż siłownika jest szybki i łatwy. Urządzenie instaluje się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie zapobiega obracaniu się korpusu siłownika.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych ograniczników mechanicznych.
Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Zatrzymuje się on automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczna synchronizacja: Po pierwszym podłączeniu zasilania lub po uruchomieniu funkcji adaptacji, siłownik przeprowadza proces synchronizacji, aby precyzyjnie wykryć mechaniczne ograniczniki i zapewnić dokładne pozycjonowanie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...35.0 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.2 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	4 Nm
Moment obrotowy - funkcja bezpieczeństwa:	4 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Regulowany kierunek ruchu:	odwracany elektronicznie
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	Nie
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	regulacja w zakresie 37...100% ze zintegrowanym ogranicznikiem mechanicznym
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	75...300 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	30 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu przełącznika obrotowego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 8...16 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.5 kg
