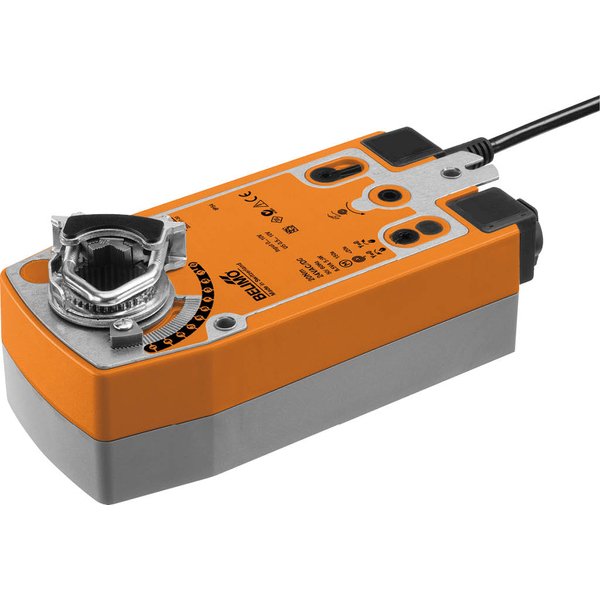

NF24A-MP
Siłownik obrotowy z funkcją bezpieczeństwa, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP54
Producent: Belimo
Kod produktu: NF24A-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik obrotowy NF24A-MP z funkcją bezpieczeństwa
Siłownik obrotowy NF24A-MP został zaprojektowany do efektywnego sterowania przepustnicami powietrza w instalacjach budynkowych. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 2 m². Urządzenie posiada funkcję bezpieczeństwa i jest zasilane napięciem AC/DC 24 V.
Zastosowanie i sterowanie
Produkt przeznaczony jest do zastosowań w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Moment obrotowy silnika oraz sprężyny powrotnej wynosi 10 Nm, co zapewnia niezawodne działanie. Siłownikiem można sterować na dwa sposoby:
- Sterowanie analogowe: Za pomocą standardowego sygnału 0...10 V (z zakresem roboczym 2...10 V). Urządzenie dostarcza również sygnał sprzężenia zwrotnego w zakresie 2...10 V, informujący o aktualnym położeniu.
- Komunikacja cyfrowa: Poprzez interfejs Belimo MP-Bus, co pozwala na integrację z nadrzędnymi systemami sterowania.
Kluczowe cechy produktu
- Prosty montaż bezpośredni: Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy.
- Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
- Obsługa ręczna: Możliwe jest ręczne przestawienie przepustnicy przy użyciu dołączonej korby. Specjalny przełącznik pozwala zablokować siłownik w dowolnej pozycji.
- Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
- Przetwarzanie sygnałów z czujników: Siłownik umożliwia podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub zestyku) i przekazanie jego odczytów cyfrowo przez szynę MP-Bus do systemu nadrzędnego.
- Możliwość konfiguracji: Chociaż ustawienia fabryczne są odpowiednie dla większości zastosowań, poszczególne parametry można modyfikować za pomocą oprogramowania Belimo Assistant 2.
- Automatyczna synchronizacja: Po pierwszym podłączeniu zasilania siłownik wykonuje automatyczną adaptację, wykrywając mechaniczne ograniczniki. Proces ten jest również uruchamiany po każdej obsłudze ręcznej.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 3.5 W |
| Moc znamionowa: | 9.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 40...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po użyciu korby ręcznej |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 10...25.4 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.0 kg |
