NF24A-SR

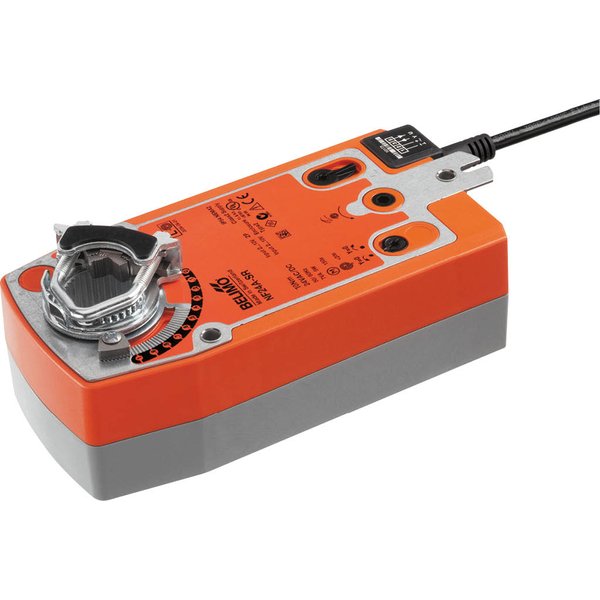

Siłownik NF24A-SR Belimo ze sprężyną powrotną, 24 V AC/DC, 10 Nm, sterowanie 2-punktowe
Producent: Belimo
Kod produktu: NF24A-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Siłownik obrotowy NF24A-SR z funkcją bezpieczeństwa
Analogowy siłownik obrotowy NF24A-SR został zaprojektowany do sterowania przepustnicami powietrza w instalacjach HVAC w budynkach. Jest przeznaczony do pracy z przepustnicami o powierzchni do około 2 m². Urządzenie oferuje moment obrotowy silnika na poziomie 10 Nm i jest zasilane napięciem 24 V AC/DC.
Sterowanie siłownikiem odbywa się za pomocą standardowego sygnału analogowego w zakresie 2...10 V. Dodatkowo, siłownik udostępnia sygnał sprzężenia zwrotnego (również 2...10 V), który pozwala na precyzyjne monitorowanie aktualnej pozycji przepustnicy.
Niezawodna funkcja bezpieczeństwa
Kluczową cechą siłownika jest wbudowana funkcja bezpieczeństwa, realizowana przez sprężynę powrotną. W momencie zaniku napięcia zasilającego, mechanizm sprężynowy automatycznie ustawia przepustnicę w zdefiniowanej pozycji bezpiecznej, zapewniając ochronę instalacji.
Główne cechy produktu:
- Łatwy montaż bezpośredni: Siłownik montuje się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność urządzenia.
- Sterowanie ręczne: Wbudowana korba ręczna oraz przełącznik blokady umożliwiają manualne ustawienie przepustnicy i zablokowanie jej w dowolnej pozycji. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu zasilania.
- Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
- Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Moc znamionowa: | 5.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...25.4 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.0 kg |
Akcesoria elektryczne
S2A-F
Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Połączenie kształtowe
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Przyłącze mechaniczne: Połączenie kształtowe
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
P1000A-F
Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
SGA24
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40
SGE24
Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
SGF24
Rodzaj ruchu: Obrotowy
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40
Z-UIC
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP66/67
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP66/67
Akcesoria mechaniczne
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH-AFB
Dźwignia do osi przepustnicy KH-AFB Belimo, do osi 3/4", osie okrągłe, zakres regulacji zacisku 10....22 mm
ZG-AFB
Zestaw montażowy do łączenia z siłownikiem ZG-AFB Belimo, do montażu płaskiego oraz bocznego, do stosowania z NF..A i SF..A
