NF24A-SZ

Siłownik obrotowy z funkcją bezpieczeństwa, 10 Nm, AC/DC 24 V, 0.5...10 V, 150 s, IP54

Producent: Belimo

Kod produktu: NF24A-SZ

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik obrotowy z funkcją bezpieczeństwa

Siłownik obrotowy NF24A-SZ to analogowe urządzenie z funkcją bezpieczeństwa, przeznaczone do regulacji przepustnic powietrza w instalacjach budynkowych i systemach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni do około 2 m².

Podstawowe parametry:

Moment obrotowy: 10 Nm
Zasilanie: AC/DC 24 V
Sygnał sterujący: analogowy 0.5...10 V
Sygnał sprzężenia zwrotnego: 0.5...10 V

Główne cechy i funkcje

Funkcja bezpieczeństwa: Siłownik jest sterowany za pomocą sygnału analogowego DC 0...10 V. W trakcie normalnej pracy, oprócz ustawiania przepustnicy w żądanej pozycji, napinana jest sprężyna powrotna. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przywraca przepustnicę do pozycji bezpiecznej.
Prosty montaż bezpośredni: Urządzenie montuje się w łatwy sposób bezpośrednio na osi przepustnicy. Wykorzystuje do tego uniwersalny zacisk, a dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy.
Możliwość ręcznej obsługi: Siłownik wyposażono w korbę do ręcznego przestawiania oraz przełącznik, który pozwala zablokować go w wybranym położeniu. Zwolnienie blokady następuje manualnie lub automatycznie po przywróceniu napięcia zasilającego.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników kąta obrotu.
Wysoka niezawodność: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania dodatkowych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

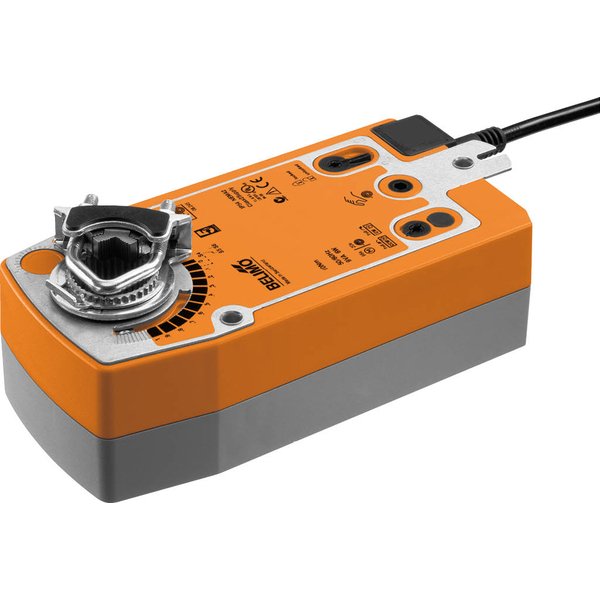

Uwaga: Zdjęcie produktu ma charakter poglądowy i może różnić się od rzeczywistego wyglądu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	2.5 W
Moc znamionowa:	5.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Moment obrotowy - funkcja bezpieczeństwa:	10 Nm
Zakres roboczy Y:	0.5...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	0.5...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	przy użyciu korby i przełącznika blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	40 dB(A)
Mechanical interface:	Zacisk uniwersalny 10...25.4 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.0 kg

Akcesoria elektryczne

P200A-F

Kategoria ochronna: IP54

S2A-F

Rodzaj ruchu: Obrotowy
Przyłącze mechaniczne: Połączenie kształtowe
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

P1000A-F

Rodzaj ruchu: Obrotowy
Sterowanie: Analogowe
Przyłącze mechaniczne: Połączenie kształtowe
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54

CRP24-B1

Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y

SGA24

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Rodzaj ruchu: Obrotowy
Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: 24 V
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP66/67

Akcesoria mechaniczne

Z-SF

Przedłużenie płytki montażowej do SF..A, Z-SF Belimo

AV8-25

Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm

IND-AFB

Wskaźnik zderzaka IND-AFB Belimo, do stosowania z NF..A i SF..A

K7-2

Przyłącze mechaniczne: Odwracalny uniwersalny zacisk montażowy

KG10A

Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana

KG8

Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana

KH-AFB

Dźwignia do osi przepustnicy KH-AFB Belimo, do osi 3/4", osie okrągłe, zakres regulacji zacisku 10....22 mm

KH8

Przyłącze mechaniczne: Zacisk uniwersalny

Z-ARS230L

Zabezpieczenie przed obracaniem się, 230 mm, do NF..A/SF..AWielopak 20 szt.

ZF10-NSA-F

Przyłącze mechaniczne: Połączenie kształtowe

ZF12-NSA-F

Przyłącze mechaniczne: Połączenie kształtowe

ZF15-NSA-F

Przyłącze mechaniczne: Połączenie kształtowe

ZF16-NSA-F

Przyłącze mechaniczne: Połączenie kształtowe

ZG-AFB

Zestaw montażowy do łączenia z siłownikiem ZG-AFB Belimo, do montażu płaskiego oraz bocznego, do stosowania z NF..A i SF..A

ZKN2-B

Korba, 63 mm, do BFL, BFN, BFA, BEN, BEE

ZSD-B.1

Torba ochronna z przewodemWielopak 100 szt.
