NF24A-SZ-S2

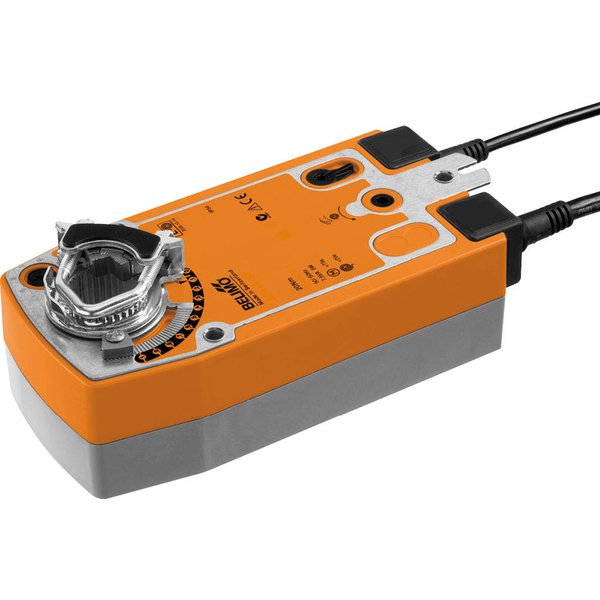

Analogowy siłownik obrotowy NF24A-SZ-S2 z funkcją bezpieczeństwa

Siłownik NF24A-SZ-S2 jest nowoczesnym rozwiązaniem przeznaczonym do sterowania przepustnicami oraz zaworami w zaawansowanych instalacjach budynkowych, w tym w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Został zaprojektowany do efektywnej pracy z przepustnicami powietrza o powierzchni sięgającej 2 m².

Najważniejsze parametry i funkcje:

• Moment obrotowy: 10 Nm zapewniany przez silnik.
• Zasilanie: Uniwersalne napięcie znamionowe AC/DC 24 V.
• Sterowanie: Precyzyjne sterowanie analogowe za pomocą sygnału 0.5...10 V.
• Sygnał zwrotny: Możliwość monitorowania pozycji dzięki sygnałowi sprzężenia zwrotnego 0.5...10 V.
• Styki pomocnicze: Dwa zintegrowane styki pomocnicze do dodatkowej sygnalizacji.

Kluczowe cechy i funkcje

Tryb pracy i funkcja bezpieczeństwa

Urządzenie pracuje w oparciu o standardowy sygnał sterujący. Na jego podstawie siłownik precyzyjnie ustawia pozycję przepustnicy, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia przepustnicę do zdefiniowanej pozycji bezpiecznej, gwarantując ochronę instalacji.

Prosty montaż bezpośredni

Montaż siłownika odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone do zestawu zabezpieczenie antyobrotowe zapewnia stabilność i prawidłowe działanie urządzenia po instalacji.

Możliwość ręcznego przestawiania

Wbudowany mechanizm pozwala na ręczną obsługę za pomocą korby. Dzięki przełącznikowi blokady możliwe jest unieruchomienie przepustnicy w dowolnie wybranej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilania.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji przy użyciu mechanicznych ograniczników.

Wysoka niezawodność działania

Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Elastyczna sygnalizacja położenia

Urządzenie jest wyposażone w jeden stały oraz jeden regulowany styk pomocniczy. Pozwalają one na sygnalizowanie pozycji przepustnicy w zakresie 10% lub w dowolnym punkcie między 11 a 100% zakresu obrotu.
