SF24A-MOD

Siłownik obrotowy z funkcją bezpieczeństwa, 20 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (70...220 s), IP54

Producent: Belimo

Kod produktu: SF24A-MOD

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

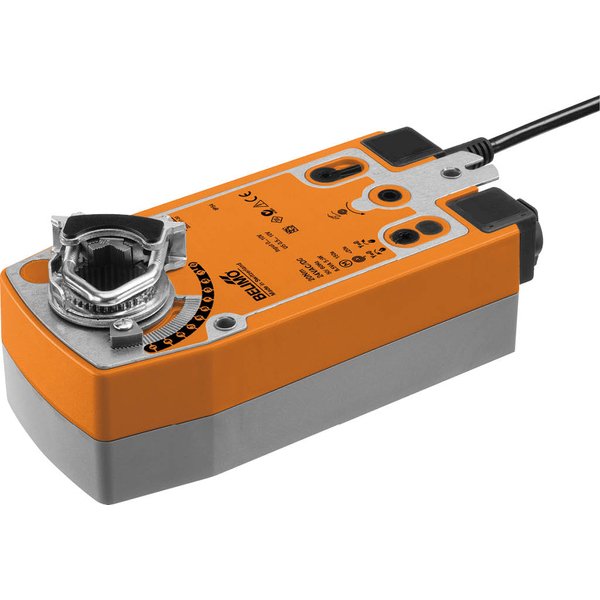

Siłownik obrotowy z funkcją bezpieczeństwa SF24A-MOD

Obrotowy siłownik SF24A-MOD z funkcją bezpieczeństwa to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza oraz zaworami w nowoczesnych instalacjach HVAC. Oferuje moment obrotowy 20 Nm, co sprawia, że jest idealny do zastosowań na przepustnicach o powierzchni do około 4 m². Urządzenie zasilane jest napięciem AC/DC 24 V.

Siłownik wyróżnia się elastycznością sterowania – może być obsługiwany zarówno analogowo, jak i poprzez cyfrowe interfejsy komunikacyjne, w tym BACnet MS/TP, Modbus RTU oraz MP-Bus Belimo.

Kluczowe cechy i funkcjonalności:

Wszechstronna komunikacja: Siłownik jest wyposażony w zintegrowane interfejsy komunikacyjne BACnet MS/TP, Modbus RTU oraz MP-Bus, co pozwala na łatwą integrację z systemami automatyki budynkowej. Może być również sterowany w sposób konwencjonalny.
Integracja z czujnikami: Umożliwia bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnały z czujników są przetwarzane na postać cyfrową i udostępniane przez szynę komunikacyjną, upraszczając instalację.
Tryb hybrydowy: Możliwość sterowania za pomocą standardowego sygnału analogowego, przy jednoczesnym wykorzystaniu komunikacji cyfrowej (BACnet/Modbus) do przesyłania informacji zwrotnych o położeniu.
Elastyczna konfiguracja: Urządzenie posiada fabryczne ustawienia dostosowane do typowych aplikacji, jednak poszczególne parametry można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując siłownik do specyficznych wymagań.
Prosty montaż bezpośredni: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność pracy.
Obsługa ręczna: Wbudowana korba i przełącznik blokady umożliwiają ręczne przestawienie przepustnicy i zablokowanie jej w dowolnej pozycji, co jest przydatne podczas instalacji i serwisowania.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników krańcowych.
Wysoka niezawodność: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca	8.5 W
Pobór mocy w stanie spoczynku	3.5 W
Moc znamionowa	11 VA
Przyłącze zasilania / sterowania	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik	20 Nm
Moment obrotowy - funkcja bezpieczeństwa	20 Nm
Zakres roboczy Y	2...10 V
Regulowany zakres roboczy Y	0.5...10 V
Sygnał sprzężenia zwrotnego U	2...10 V
Uwaga dotycząca napięcia pomiarowego U	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania	±5%
Kierunek ruchu - silnik	możliwość wybierania przełącznikiem L/R
Kierunek ruchu - funkcja bezpieczeństwa	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie	przy użyciu korby i przełącznika blokady
Kąt obrotu	Maks. 95°
Uwaga dotycząca kąta obrotu	możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik	150 s / 90°
Regulowany czas ruchu	70...220 s
Czas ruchu – funkcja bezpieczeństwa	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik	40 dB(A)
Dopasowanie zakresu położeń	ręczne
Przestawianie, sterowane poprzez Modbus	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface	Zacisk uniwersalny 10...25.4 mm
Wskaźnik położenia	Mechaniczny
Trwałość	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL	Class 2 Supply
Kategoria ochronna obudowy IEC/EN	IP54
Stopień ochrony NEMA/UL	NEMA 2
Obudowa	UL Enclosure Type 2
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne	Wg VDI 6022 część 1
Rodzaj czynności	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia	-30...50°C [-22...122°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	2.3 kg
