SF24A-SR-S2

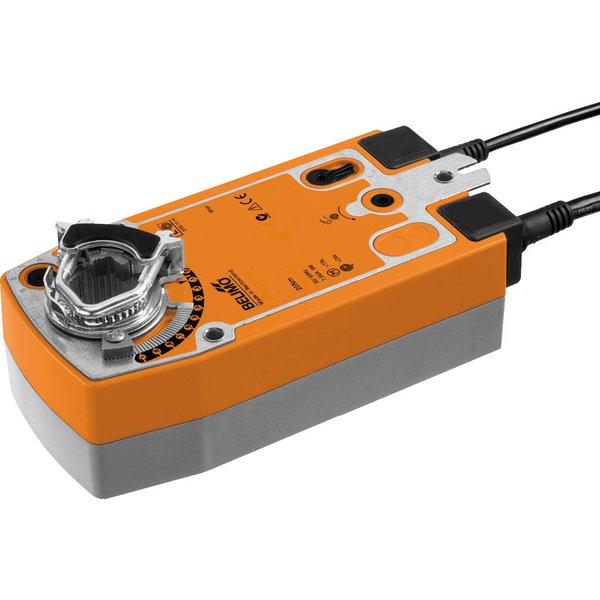

Siłownik obrotowy SF24A-SR-S2 z funkcją bezpieczeństwa

Siłownik obrotowy SF24A-SR-S2 to analogowe urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza oraz zaworami w systemach HVAC. Idealnie sprawdza się przy obsłudze przepustnic o powierzchni dochodzącej do 4 m².

Najważniejsze właściwości:

• Moment obrotowy: 20 Nm, zarówno podczas pracy silnika, jak i w trybie bezpieczeństwa.
• Zasilanie: Napięcie znamionowe AC/DC 24 V.
• Sterowanie i sygnał zwrotny: Precyzyjne sterowanie analogowe za pomocą sygnału 2...10 V oraz sygnał zwrotny w tym samym zakresie.
• Wbudowane styki pomocnicze: Wyposażony w dwa zintegrowane styki pomocnicze do dodatkowej sygnalizacji.

Główne cechy i zalety

Tryb pracy

Siłownik jest sterowany za pomocą standardowego sygnału nastawczego DC 0...10 V. W trakcie normalnej pracy urządzenie ustawia przepustnicę w pożądanej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie ustawia przepustnicę w pozycji bezpiecznej.

Prosty montaż bezpośredni

Instalacja siłownika jest szybka i łatwa. Urządzenie montuje się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie przed obracaniem się siłownika.

Ręczne przestawianie

Urządzenie pozwala na ręczną obsługę za pomocą dołączonej korby. Możliwe jest zablokowanie przepustnicy w dowolnym położeniu dzięki specjalnemu przełącznikowi blokady. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą ograniczników mechanicznych.

Wysoka niezawodność działania

Siłownik został wyposażony w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.

Elastyczna sygnalizacja

Urządzenie posiada jeden stały oraz jeden nastawialny styk pomocniczy, co pozwala na elastyczne sygnalizowanie kąta obrotu w zakresie 10% lub od 11% do 100%.

Zastosowanie

Urządzenie jest przeznaczone do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż musi być wykonany przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm i przepisów.
