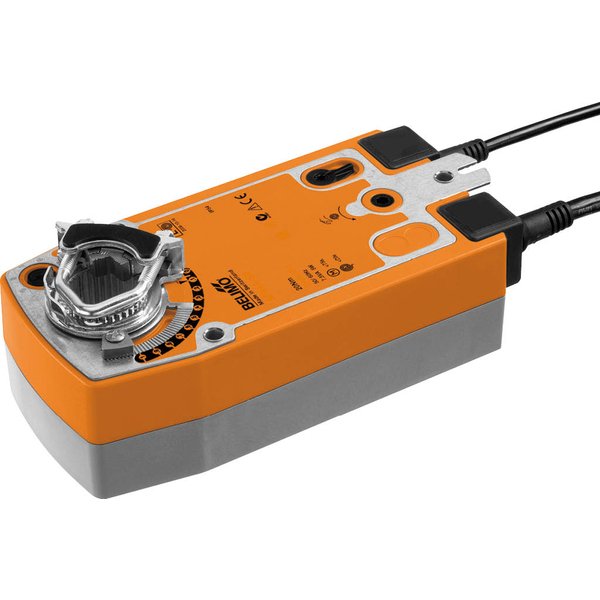

SF24A-SZ-S2
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Analogowy siłownik obrotowy SF24A-SZ-S2 z funkcją bezpieczeństwa
Siłownik obrotowy SF24A-SZ-S2 to analogowe urządzenie z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC. Jego solidna konstrukcja i zaawansowane funkcje zapewniają niezawodność w systemach wentylacji i klimatyzacji.
Główne cechy produktu:
- Przeznaczony do przepustnic powietrza o powierzchni do około 4 m².
- Moment obrotowy silnika oraz mechanizmu sprężynowego wynoszący 20 Nm.
- Zasilanie napięciem znamionowym AC/DC 24 V.
- Sterowanie za pomocą sygnału analogowego 0.5...10 V.
- Wyposażony w sygnał sprzężenia zwrotnego 0.5...10 V do monitorowania pozycji.
- Posiada dwa zintegrowane styki pomocnicze do dodatkowej sygnalizacji.
Kluczowe funkcje i zalety
Niezawodna praca i funkcja bezpieczeństwa
Siłownik jest sterowany standardowym sygnałem DC 0...10 V, co pozwala na precyzyjne ustawienie przepustnicy. Podczas normalnej pracy napinana jest sprężyna powrotna. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie ustawia przepustnicę w pozycji bezpiecznej.
Prosty montaż bezpośredni
Montaż siłownika jest szybki i prosty. Urządzenie instaluje się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się korpusu siłownika.
Możliwość ręcznego sterowania
Urządzenie umożliwia ręczne przestawienie przepustnicy za pomocą korby. Pozycję można zablokować w dowolnym momencie dzięki specjalnemu przełącznikowi. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilania.
Regulowany kąt obrotu
Kąt obrotu siłownika można łatwo dostosować do wymagań instalacji za pomocą mechanicznych ograniczników, co zapewnia dużą elastyczność zastosowania.
Wysoka niezawodność
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, co gwarantuje długą i bezawaryjną pracę.
Elastyczna sygnalizacja położenia
Dwa wbudowane styki pomocnicze (jeden stały i jeden nastawialny) zapewniają elastyczne możliwości sygnalizacji. Umożliwiają one przekazywanie informacji o osiągnięciu określonego kąta obrotu, np. 10% lub w dowolnym punkcie w zakresie od 11% do 100%.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 7 VA |
| Styk pomocniczy: | 2x SPDT, 1x 10% / 1x 11...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 0.5...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 0.5...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...25.4 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.3 kg |
