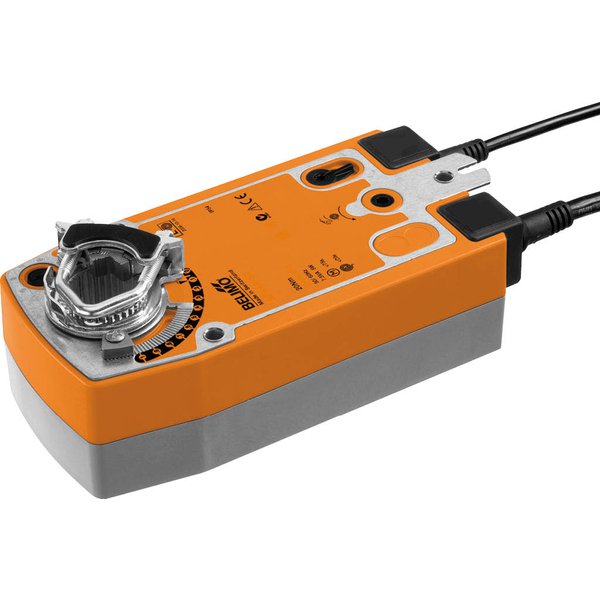

SF24A-SR-S2
Siłownik SF24A-SR-S2 Belimo ze sprężyną powrotną, 24 V AC/DC, 20 Nm, sterowanie 2-punktowe, 2 styki pomicnicze SPDT
Producent: Belimo
Kod produktu: SF24A-SR-S2
Moment obrotowy Nm : | 20 Nm |
Napięcie zasilania : | AC/DC 24 V |
Sterowanie : | 2...10 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
Czas ruchu - silnik : | 150 s / 90° |
Styk pomocniczy : | 2x SPDT, 1x 10% / 1x 11...100% |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Przyłącze mechaniczne : | Zacisk uniwersalny 10...25.4 mm |
Kąt obrotu : | Maks. 95° |
Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Cechy:
- Silownik ze sprezyna powrotna
- 20 Nm, < 150 s, 95°
- 24 V AC/DC, analogowe, 2 x SPDT
- IP 54, Reczne przestawianie ze zintegrowanym zatrzymaniem pozycji
- Czas ruchu - spr. powrotna < 20 s
- Sterowanie 0…10 V DC
- Zakres pracy 2…10 V DC
- Sygnal sprzezenia zwrotnego 2…10 V DC
- Przylacza Kabel PCV 1 m
- Styk pomocniczy 2 zintegrowane
- Moc znamionowa 1 mA ... 3 (0,5) A, 250 V AC
- Zabierak osi Zacisk uniwersalny
- Kierunek obrotu wybierany (prawo/lewo)
Moment obrotowy Nm : | 20 Nm |
Napięcie zasilania : | AC/DC 24 V |
Sterowanie : | 2...10 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
Czas ruchu - silnik : | 150 s / 90° |
Styk pomocniczy : | 2x SPDT, 1x 10% / 1x 11...100% |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Przyłącze mechaniczne : | Zacisk uniwersalny 10...25.4 mm |
Kąt obrotu : | Maks. 95° |
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
Pobór mocy w stanie spoczynku : | 3W |
Moc znamionowa : | 7 VA |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Obciążalność styku pomocniczego : | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
Przyłącze styku pomocniczego : | Kabel 1 m, 6x 0.75 mm² |
Pobór mocy - praca : | 5W |
Dane funkcjonalne | |
Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem L/R |
Ręczne przestawianie : | przy użyciu korby i przełącznika blokady |
Uwaga dotycząca kąta obrotu : | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
Poziom mocy akustycznej – silnik : | 40 dB(A) |
Wskaźnik położenia : | Mechaniczny |
Impedancja wejściowa : | 100 kΩ |
Tolerancja pozycjonowania : | ±5% |
Kierunek ruchu - funkcja bezpieczeństwa : | możliwość wybierania poprzez montaż L/P |
Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Trwałość : | Min. 60'000 pozycji bezpiecznych |
Uwaga dotycząca napięcia pomiarowego U : | Maks. 0,5 mA |
Moment obrotowy - funkcja bezpieczeństwa : | 20 Nm |
Bezpieczeństwo | |
Kategoria ochronna obudowy IEC/EN : | IP54 |
Stopień ochrony NEMA/UL : | NEMA 2 |
Enclosure : | UL, typ obudowy 2 |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Zasada działania : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Temperatura otoczenia : | -30...50°C [-22...122°F] |
Temperatura przechowywania : | -40...80°C [-40...176°F] |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
Odporność na impulsy napięciowe - styk : | 2.5 kV pomocniczy |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Masa | |
Masa : | 2.3 kg |
Dane dotyczące bezpieczeństwa | |
Stopień zanieczyszczenia : | 3 |
Techniczna karta katalogowa : | SF24A-SR-S2 |
Kategoria dokumentu : | bezobsługowy |
Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
Źródło zasilania UL : | Class 2 Supply Kategoria ochronna styku pomocniczego IEC/ II, Wzmocniona izolacja EN |
UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
Rodzaj czynności : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Power source UL : | Class 2 Supply |
Akcesoria mechaniczne
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH-AFB
Dźwignia do osi przepustnicy KH-AFB Belimo, do osi 3/4", osie okrągłe, zakres regulacji zacisku 10....22 mm
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
ZF10-NSA-F
Wkładka kształtowa ZF10-NSA-F Belimo, wymiar 10x10 mm do NF..A, SF..A, opakowanie 20 szt.
ZF12-NSA-F
Wkładka kształtowa ZF12-NSA-F Belimo, wymiar 12x12 mm do NF..A, SF..A, opakowanie 20 szt.
ZF15-NSA-F
Wkładka kształtowa ZF15-NSA-F Belimo, wymiar 15x15 mm do NF..A, SF..A, opakowanie 20 szt.
ZF16-NSA-F
Wkładka kształtowa ZF16-NSA-F Belimo, wymiar 16x16 mm do NF..A, SF..A, opakowanie 20 szt.
ZG-AFB
Zestaw montażowy do łączenia z siłownikiem ZG-AFB Belimo, do montażu płaskiego oraz bocznego, do stosowania z NF..A i SF..A
Akcesoria elektryczne
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
S2A-F
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%, z akcesoriami montażowymi
SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGF24
Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
