NRC24A-SZ

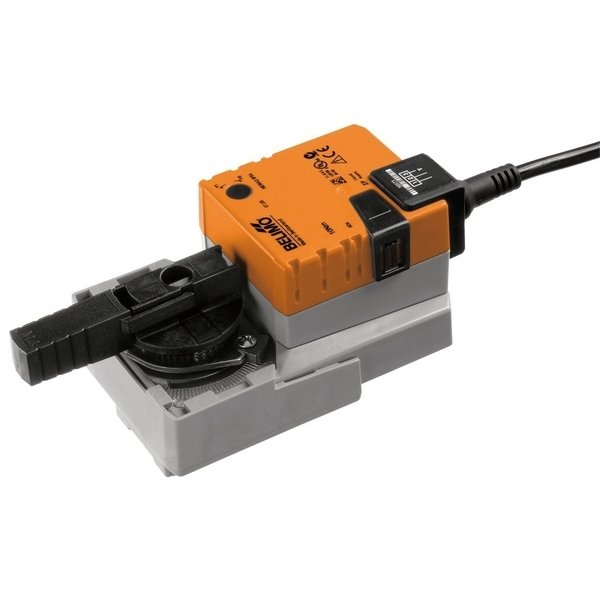

Siłownik obrotowy analogowy NRC24A-SZ

Model NRC24A-SZ to siłownik obrotowy zaprojektowany do sterowania zaworami kulowymi w instalacjach. Urządzenie zasilane jest bezpiecznym napięciem AC/DC 24V i generuje moment obrotowy o wartości 10 Nm. Sterowanie odbywa się za pomocą standardowego sygnału analogowego w zakresie 0.5...10 V. Czas pełnego obrotu o 90° wynosi 35 sekund. Siłownik dostarcza również sygnał sprzężenia zwrotnego, informujący o aktualnym położeniu zaworu.

Najważniejsze cechy i funkcje

• Prosty montaż bezpośredni: Instalacja na zaworze kulowym jest szybka i łatwa dzięki zastosowaniu jednej centralnej śruby. Wskaźnik położenia pełni również funkcję narzędzia montażowego. Pozycję siłownika względem zaworu można regulować w krokach co 90°.
• Obsługa ręczna: Siłownik wyposażono w przycisk umożliwiający ręczne przestawienie pozycji zaworu. Po naciśnięciu przekładnia zostaje wysprzęglona, a przycisk można zablokować w tej pozycji, co ułatwia prace serwisowe.
• Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań aplikacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Po osiągnięciu pozycji końcowej zatrzymuje się automatycznie, co gwarantuje bezpieczeństwo i długą żywotność.
• Precyzyjne sterowanie: Siłownik reaguje na sygnał sterujący, precyzyjnie ustawiając się w zadanej pozycji. Napięcie pomiarowe U dostarcza informację zwrotną o położeniu zaworu (0...100%) i może być wykorzystane jako sygnał sterujący dla innych siłowników połączonych równolegle.

Zastosowanie

Siłownik przeznaczony jest do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wysoka klasa ochrony IP54 oraz szeroki zakres temperatury pracy (od -30 do 50°C) zapewniają niezawodne działanie w zróżnicowanych warunkach otoczenia.
