SRD230A

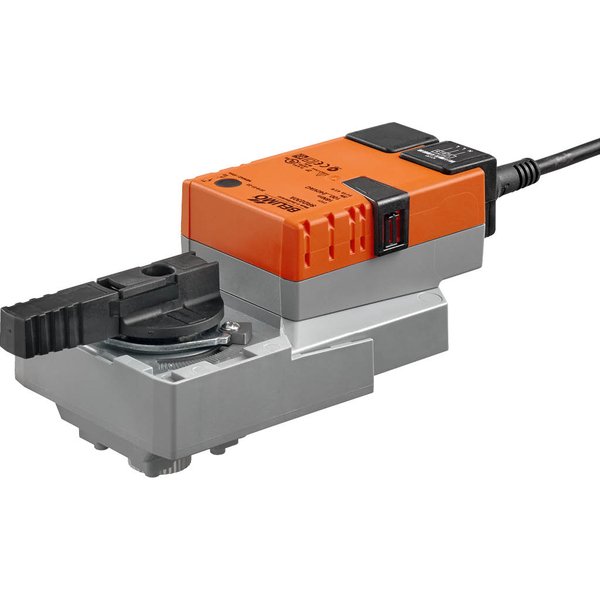

Siłownik obrotowy SRD230A do zaworów kulowych

Siłownik obrotowy przeznaczony do montażu na zaworach kulowych, charakteryzujący się momentem obrotowym silnika wynoszącym 16 Nm. Urządzenie jest zasilane napięciem znamionowym w szerokim zakresie AC 100...240 V i obsługuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe. Czas potrzebny na wykonanie obrotu o 90° to 20 sekund.

Główne cechy produktu

• Łatwy montaż bezpośredni: Montaż odbywa się bezpośrednio na zaworze kulowym za pomocą jednej, centralnie umieszczonej śruby. Położenie siłownika względem zaworu można regulować w krokach co 90°.
• Przestawianie ręczne: Siłownik umożliwia ręczną obsługę po wciśnięciu dedykowanego przycisku. Przycisk wysprzęgla przekładnię i można go zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
• Regulowany kąt obrotu: Kąt obrotu jest regulowany za pomocą mechanicznych ograniczników, co pozwala na precyzyjne dostosowanie zakresu pracy.
• Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.

Zastosowanie i bezpieczeństwo

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i wszelkie prace związane z podłączeniem elektrycznym muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia. Siłownik posiada klasę ochronności obudowy IP54 i może być stosowany na zewnątrz budynków, pod warunkiem ochrony przed bezpośrednim działaniem wody, śniegu, słońca i innych czynników atmosferycznych.

Dostępne akcesoria

Funkcjonalność siłownika można rozszerzyć za pomocą dodatkowych akcesoriów, takich jak:

• Nakładane styki pomocnicze (1x SPDT lub 2x SPDT)
• Nakładane potencjometry sprzężenia zwrotnego (140 Ω, 1 kΩ, 10 kΩ)
