BF24

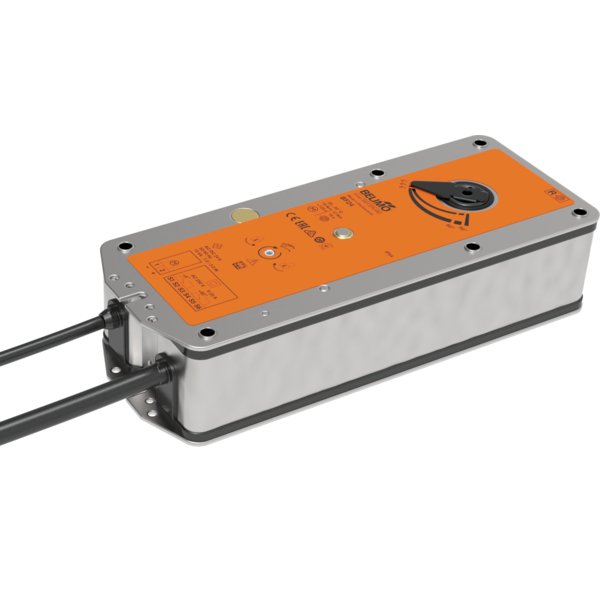

Siłownik BF24 ze Sprężyną Powrotną

Siłownik BF24 został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90 stopni, stosowanymi w instalacjach wentylacyjnych oraz klimatyzacyjnych. Jego głównym zadaniem jest zapewnienie niezawodnego działania w sytuacjach awaryjnych.

Kluczowe Parametry

• Moment obrotowy silnika: 18 Nm
• Moment obrotowy przy funkcji bezpieczeństwa (sprężyna): 12 Nm
• Napięcie zasilania: AC/DC 24 V
• Sterowanie: Zamknij/Otwórz
• Montaż na osi: Połączenie kształtowe 12x12 mm

Zasada Działania i Funkcje

W trybie normalnej pracy siłownik ustawia klapę w jej położeniu roboczym, jednocześnie napinając sprężynę powrotną. W momencie zaniku napięcia zasilającego, zmagazynowana w sprężynie energia powoduje natychmiastowe przestawienie klapy do jej pozycji bezpiecznej, co gwarantuje ochronę przeciwpożarową.

• Przestawianie ręczne: Gdy zasilanie jest odłączone, możliwe jest ręczne ustawienie siłownika i zablokowanie go w wybranej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu zasilania.
• Sygnalizacja położenia: Urządzenie posiada dwa wbudowane mikroprzełączniki (styki pomocnicze), które informują o osiągnięciu przez klapę położeń krańcowych. Dodatkowo, mechaniczny wskaźnik na obudowie umożliwia wizualną kontrolę aktualnego położenia.
• Wysoka trwałość: Konstrukcja siłownika gwarantuje wykonanie co najmniej 60 000 cykli do pozycji bezpiecznej.
• Wysoki stopień ochrony: Obudowa o klasie szczelności IP54 zapewnia ochronę w każdych warunkach montażowych.

Zgodność z Normami

Konstrukcja siłownika jest zgodna z wymaganiami Norm Europejskich, w tym:

• EN 15650
• EN 1366-2
• EN 13501-3

Wskazówki dotyczące bezpieczeństwa

• Urządzenie może być stosowane wyłącznie w dziedzinach wymienionych w dokumentacji.
• Otwieranie urządzenia jest zabronione. Wewnątrz nie ma części, które mogą być naprawiane lub wymieniane przez użytkownika.
• Wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub do bezpiecznego niskiego napięcia (SELV). Nie wolno podłączać ich jednocześnie do dwóch różnych potencjałów.

Zawartość zestawu

• Korba
• Wskaźnik położenia
• Torba ochronna
• Wkładka kształtowa 12/10 mm
