BF24-2

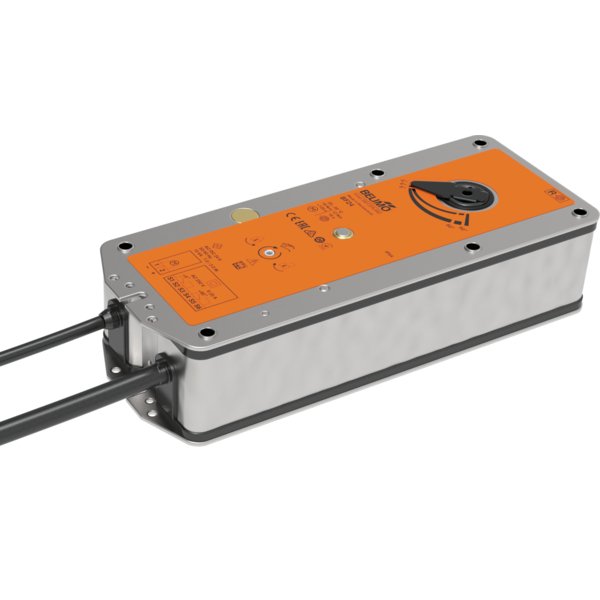

Siłownik ze sprężyną powrotną BF24-2 do klap przeciwpożarowych

Siłownik BF24-2 został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi w systemach wentylacji oraz klimatyzacji. Wyposażony jest w mechanizm sprężyny powrotnej, który gwarantuje ustawienie klapy w pozycji bezpiecznej w przypadku zaniku zasilania. Urządzenie jest przeznaczone do pracy z klapami o kącie obrotu do 90°.

Siłownik zasilany jest napięciem AC/DC 24 V i sterowany w trybie Otwórz/Zamknij. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.

Kluczowe cechy i funkcjonalność

• Zasada działania: W normalnym trybie pracy, siłownik napędza klapę do pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie przerwy w dostawie prądu, zgromadzona w sprężynie energia jest uwalniana, a klapa automatycznie i szybko powraca do swojej pozycji bezpiecznej.
• Obsługa ręczna: Urządzenie oferuje możliwość ręcznego sterowania. Przy odłączonym zasilaniu klapę można ustawić manualnie w dowolnej pozycji i zablokować. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.
• Sygnalizacja położenia: Precyzyjną informację o stanie klapy zapewniają zintegrowane systemy sygnalizacji:
  • Dwa wbudowane mikroprzełączniki (styki pomocnicze SPDT) informują o osiągnięciu krańcowych położeń klapy (punkty przełączania ustawione na 5° i 80°).
  • Mechaniczny wskaźnik ze wskazówką umożliwia wizualną kontrolę aktualnego położenia przepustnicy.
• Zgodność z normami: Konstrukcja siłownika spełnia wymagania kluczowych Norm Europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w ochronie przeciwpożarowej budynków.

Zawartość zestawu

• Korba do obsługi ręcznej
• Wskaźnik położenia
• Torba ochronna

Wskazówki montażowe i bezpieczeństwo

• Do zasilania siłownika należy używać transformatora bezpieczeństwa.
• Możliwe jest równoległe podłączenie kilku siłowników, jednak należy przy tym uwzględnić całkowity pobór mocy i moc znamionową źródła zasilania.
• Siłownik przeznaczony jest wyłącznie do zastosowań opisanych w dokumentacji. Nie należy go stosować m.in. w samolotach i innych środkach transportu powietrznego.
• Zintegrowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub bezpiecznego niskiego napięcia, ale nie wolno podłączać ich do obu tych napięć jednocześnie.
• Urządzenie jest bezobsługowe. Nie należy go otwierać ani podejmować prób naprawy – wszelkie czynności serwisowe mogą być wykonywane jedynie przez producenta.
