BF24-C134
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |

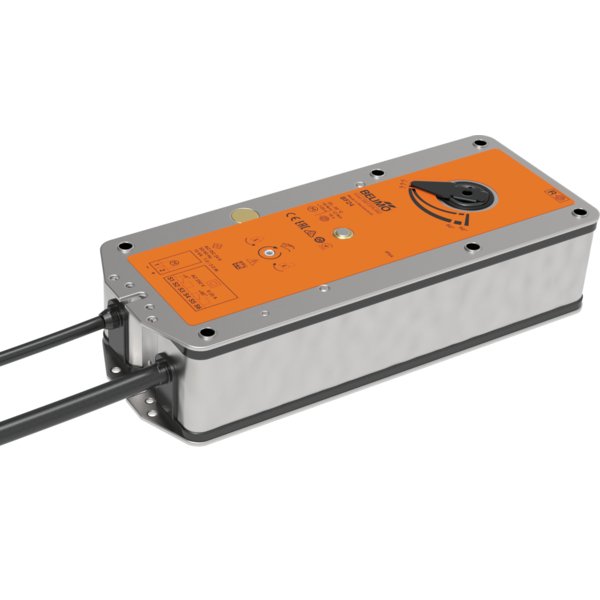

Siłownik ze sprężyną powrotną BF24-C134 do klap przeciwpożarowych
Prezentowany siłownik został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w systemach wentylacyjnych oraz klimatyzacyjnych. Jego kluczową funkcją jest zapewnienie bezpieczeństwa poprzez automatyczne ustawienie klapy w pozycji bezpiecznej w przypadku zaniku zasilania. Urządzenie sterowane jest sygnałem Zamknij/Otwórz i zasilane napięciem AC/DC 24 V.
Podłączenie do osi klapy odbywa się za pomocą kształtowego połączenia o wymiarach 12x12 mm.
Kluczowe cechy i funkcje
Zasada działania
W normalnych warunkach pracy siłownik utrzymuje klapę w pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie utraty napięcia zasilającego, energia zmagazynowana w sprężynie jest uwalniana, co powoduje natychmiastowe ustawienie klapy w pozycji bezpiecznej.
Ręczne sterowanie
Urządzenie umożliwia ręczną obsługę i zablokowanie w wybranej pozycji przy odłączonym zasilaniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Siłownik jest wyposażony w dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, aktualna pozycja jest wskazywana przez mechaniczny wskaźnik.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami następujących Norm Europejskich:
- EN 15650
- EN 1366-2
- EN 13501-3
Zastosowanie i konserwacja
Aby zapewnić wysoki poziom bezpieczeństwa, zaleca się regularne kontrolowanie działania siłownika i klapy przeciwpożarowej. Konstrukcja urządzenia została przystosowana do przeprowadzania cyklicznych testów, co pozwala na utrzymanie jego trwałości i niezawodności.
Elementy zawarte w zestawie
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
Ważne uwagi dotyczące bezpieczeństwa
- Montaż siłownika na klapie przeciwpożarowej musi być wykonany przez producenta klapy.
- Wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub bezpiecznego, jednak nie wolno podłączać ich do obu napięć jednocześnie.
- Urządzenie jest bezobsługowe i nie powinno być otwierane przez użytkownika. Wszelkie naprawy mogą być wykonywane wyłącznie przez producenta.
- Produkt zawiera elementy elektroniczne i nie może być utylizowany razem z odpadami komunalnymi. Należy postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów elektronicznych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 10 W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 12.5 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm (patrz trwałość) |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm (patrz trwałość) |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <30 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 10 200 pozycji bezpiecznych @ 15 Nm (typowo), następnie 50 pozycji bezpiecznych @ 20 Nm (maks.) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.5 kg |
