BF24-SR
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

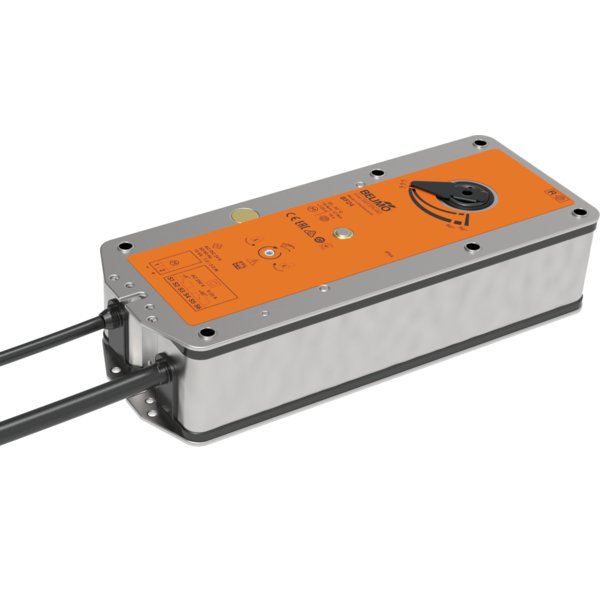

Siłownik BF24-SR ze sprężyną powrotną
Siłownik BF24-SR został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90°, znajdującymi zastosowanie w systemach wentylacji i klimatyzacji. Urządzenie jest zasilane napięciem AC/DC 24 V i sterowane sygnałem analogowym. Montaż odbywa się na osi klapy za pomocą kształtowego połączenia 12x12 mm.
Kluczowe cechy i funkcjonalność
Tryb pracy i funkcja bezpieczeństwa
Urządzenie jest sterowane za pomocą standardowego sygnału DC 0...10 V. W trakcie normalnej pracy siłownik ustawia klapę w żądanej pozycji, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, energia zgromadzona w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Ręczne przestawianie
Siłownik umożliwia ręczną regulację położenia klapy przy odłączonym zasilaniu. Możliwe jest zablokowanie klapy w dowolnej pozycji. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki, które służą do sygnalizowania krańcowych położeń klapy. Dodatkowo, aktualne położenie skrzydła przepustnicy jest widoczne na mechanicznym wskaźniku.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymogami Norm Europejskich, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach przeciwpożarowych:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
Ważne informacje dotyczące użytkowania
- Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w dokumentacji. Nie należy go stosować m.in. w samolotach i innych środkach transportu powietrznego.
- Montaż siłownika na klapie jest wykonywany przez producenta klapy, który ponosi odpowiedzialność za jej prawidłowe działanie.
- Urządzenie jest bezobsługowe i nie powinno być otwierane przez użytkownika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
