BF24-TN-2

Kod produktu: BF24-TN-2

Moment obrotowy:	18 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz

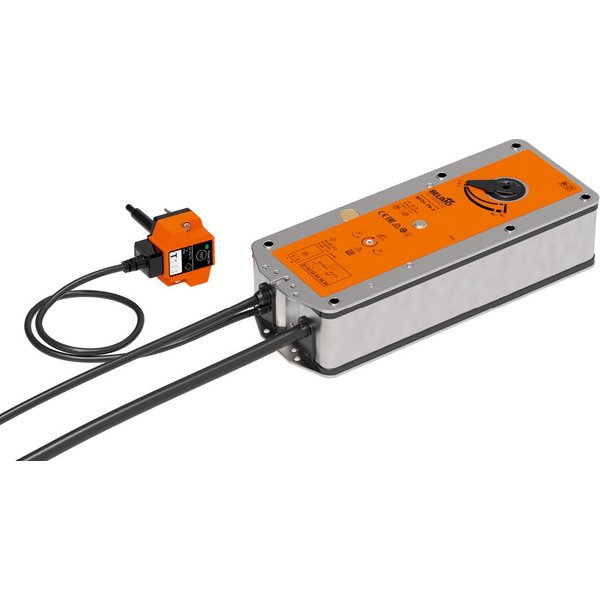

Siłownik ze sprężyną powrotną BF24-TN-2 do klap pożarowych

Siłownik BF24-TN-2 to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90° w systemach wentylacyjnych i klimatyzacyjnych. Jest zintegrowany z wyzwalaczem termoelektrycznym BAT, który reaguje na temperaturę 72°C, zapewniając niezawodną ochronę. Siłownik działa przy napięciu AC/DC 24 V i jest sterowany sygnałem Zamknij/Otwórz. Oferuje moment obrotowy silnika wynoszący 18 Nm oraz 12 Nm dla funkcji bezpieczeństwa realizowanej przez sprężynę.

Główne cechy produktu

Tryb pracy i funkcja bezpieczeństwa: W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w zasilaniu, zmagazynowana energia w sprężynie automatycznie ustawia klapę w pozycji bezpiecznej.
Wyzwalacz termoelektryczny BAT: Urządzenie jest wyposażone w dwa bezpieczniki termiczne. Jeden reaguje na temperaturę otoczenia, a drugi na temperaturę wewnątrz kanału. Przekroczenie progu 72°C przez którykolwiek z nich powoduje trwałe i nieodwracalne odcięcie napięcia zasilania. Dioda LED na obudowie informuje o obecności zasilania i gotowości systemu, a jego działanie można zweryfikować za pomocą przycisku testowego.
Ręczne przestawianie: Siłownik umożliwia ręczną obsługę i zablokowanie klapy w dowolnym położeniu, gdy zasilanie jest odłączone. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia: Urządzenie posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Położenie skrzydła jest również wskazywane przez czytelny wskaźnik mechaniczny.
Wysoka trwałość: Konstrukcja siłownika gwarantuje niezawodność na poziomie co najmniej 60 000 cykli do pozycji bezpiecznej.
Zgodność z normami: Budowa siłownika spełnia wymagania kluczowych Norm Europejskich, takich jak EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do systemów ochrony przeciwpożarowej.

Zawartość zestawu

Korba
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	7W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	10 VA
Prąd rozruchowy (Imax):	8.3 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel 1 m, 2x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm² (bezhalogenowy)
Długość kabla wyzwalacza termicznego:	1 m
Dane funkcjonalne
Moment obrotowy - silnik:	18 Nm
Moment obrotowy - funkcja bezpieczeństwa:	12 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<120 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	16 s @ 20°C
Poziom mocy akustycznej – silnik:	45 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	63 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Temperatura zadziałania bezpiecznika termicznego:	Temperatura na zewnątrz kanału 72°C / Temperatura wewnątrz kanału 72°C (kolor czarny)
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 / Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...50°C [-22...122°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...50°C [-40...122°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.7 kg
