BF24-TN/500
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

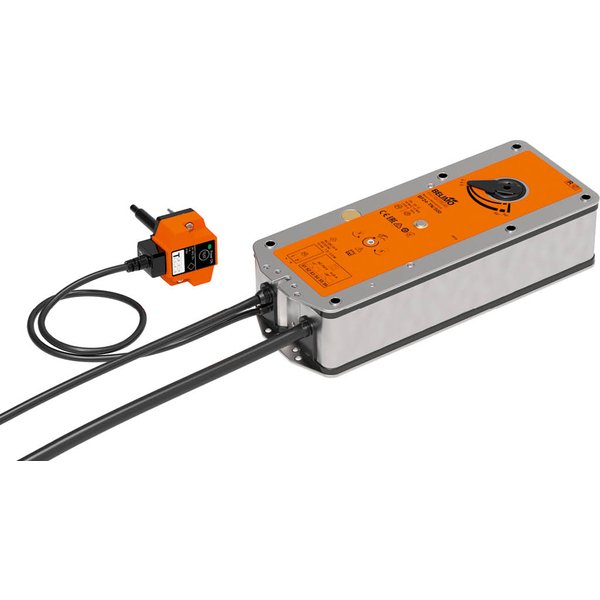

Siłownik ze sprężyną powrotną BF24-TN/500 z wyzwalaczem termicznym
Siłownik obrotowy ze sprężyną powrotną, zintegrowany z wyzwalaczem termoelektrycznym BAT, przeznaczony do sterowania klapami wentylacji pożarowej i oddymiających o kącie obrotu do 90 stopni. Urządzenie jest dedykowane do zastosowania w nowoczesnych instalacjach klimatyzacyjnych i wentylacyjnych. Siłownik zasilany jest napięciem AC/DC 24 V i pracuje w trybie Zamknij/Otwórz. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Cechy i funkcje produktu
Tryb pracy i funkcja bezpieczeństwa
W trybie normalnej pracy siłownik napędza klapę do jej położenia roboczego, jednocześnie napinając wewnętrzną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia klapę do zdefiniowanej pozycji bezpiecznej.
Zintegrowany wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w wyzwalacz termoelektryczny BAT z dwoma bezpiecznikami termicznymi, które reagują na temperaturę 72°C. Jeden z nich monitoruje temperaturę otoczenia siłownika, a drugi, umieszczony na końcu sondy, mierzy temperaturę wewnątrz kanału wentylacyjnego. Aktywacja któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne odcięcie zasilania, co skutkuje zamknięciem klapy. Poprawność działania i obecność zasilania sygnalizuje wbudowana dioda LED. Funkcjonalność systemu można sprawdzić za pomocą przycisku testowego.
Obsługa ręczna
Po odłączeniu zasilania istnieje możliwość ręcznego przestawienia siłownika. Można go również zablokować w wybranej pozycji. Odblokowanie następuje ręcznie lub automatycznie po ponownym podaniu napięcia zasilającego.
Sygnalizacja położenia
Siłownik posiada dwa wbudowane mikroprzełączniki, które służą do sygnalizacji skrajnych położeń klapy. Dodatkowo, aktualna pozycja jest wskazywana przez mechaniczny wskaźnik, co ułatwia wizualną kontrolę.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami europejskich norm, w tym:
- EN 15650
- EN 1366-2
- EN 13501-3
Zalecane zastosowanie
W celu zapewnienia najwyższego poziomu bezpieczeństwa, zaleca się regularne przeprowadzanie testów działania klapy przeciwpożarowej (sterowanie Zamknij/Otwórz). Producent rekomenduje wykonywanie takich kontroli co najmniej raz w miesiącu, o ile instrukcje producenta klapy nie wskazują inaczej.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.4 kg |
