BF24/500
| Moment obrotowy: | 18 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |

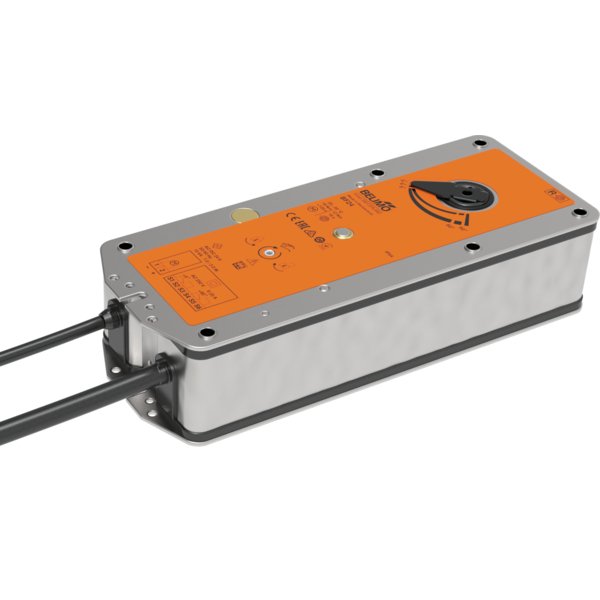

Siłownik BF24/500 z funkcją sprężyny powrotnej
Siłownik BF24/500 został zaprojektowany do sterowania klapami przeciwpożarowymi oraz oddymiającymi w systemach wentylacyjnych i klimatyzacyjnych. Urządzenie jest przeznaczone do pracy z klapami o kącie obrotu do 90°. Dzięki zasilaniu napięciem AC/DC 24 V oraz sterowaniu typu Zamknij/Otwórz, zapewnia prostą i niezawodną integrację z instalacją. Montaż na osi klapy odbywa się za pomocą kształtowego połączenia 12x12 mm.
Zasada działania i funkcja bezpieczeństwa
Podczas normalnej pracy, siłownik napędzany silnikiem ustawia klapę w jej pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zmagazynowana w sprężynie jest uwalniana, co powoduje automatyczny powrót klapy do jej pozycji bezpiecznej. Czas ruchu silnika wynosi poniżej 120 sekund, natomiast powrót sprężyny do pozycji bezpiecznej zajmuje około 16 sekund.
Kluczowe cechy produktu
- Sterowanie ręczne: W sytuacji braku zasilania, możliwe jest ręczne przestawienie siłownika i zablokowanie go w wybranej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
- Sygnalizacja położenia: Urządzenie wyposażone jest w dwa zintegrowane mikroprzełączniki, które informują o osiągnięciu przez klapę położeń krańcowych (ustawione fabrycznie na 5° i 80°). Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną kontrolę aktualnej pozycji.
- Wysoka trwałość: Konstrukcja siłownika gwarantuje wykonanie co najmniej 60 000 cykli do pozycji bezpiecznej.
- Stopień ochrony: Obudowa o klasie szczelności IP54 zapewnia ochronę w różnych warunkach montażowych.
- Produkt bezobsługowy: Siłownik nie wymaga regularnych czynności serwisowych.
Zgodność z normami europejskimi
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych norm dotyczących bezpieczeństwa pożarowego w budynkach:
- EN 15650
- EN 1366-2
- EN 13501-3
Ważne uwagi dotyczące bezpieczeństwa
Montaż siłownika na klapie przeciwpożarowej lub oddymiającej musi być wykonany przez producenta klapy, który ponosi pełną odpowiedzialność za prawidłowe działanie całego zestawu. Urządzenie nie może być otwierane ani naprawiane przez użytkownika. Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
Elementy zawarte w zestawie
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.3 kg |
