BFL24-SR-T

Kod produktu: BFL24-SR-T

Moment obrotowy:	4 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe

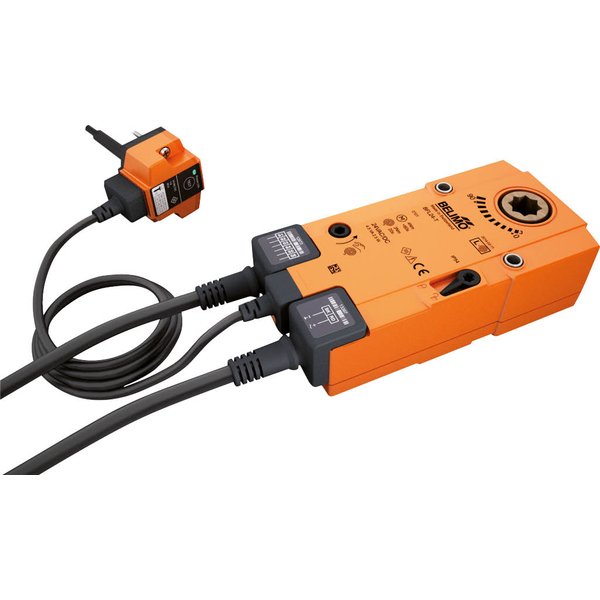

Siłownik BFL24-SR-T do Klap Przeciwpożarowych i Oddymiających

Siłownik BFL24-SR-T to specjalistyczne urządzenie ze sprężyną powrotną, zintegrowane z wyzwalaczem termoelektrycznym BAT (72°C). Został zaprojektowany do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90° w nowoczesnych instalacjach wentylacyjnych i klimatyzacyjnych. Dzięki zasilaniu napięciem AC/DC 24 V oraz sterowaniu analogowemu, zapewnia niezawodną i precyzyjną pracę. Montaż odbywa się na osi klapy za pomocą połączenia kształtowego 12x12 mm.

Kluczowe cechy produktu

Niezawodna praca i funkcja bezpieczeństwa: Urządzenie jest sterowane za pomocą standardowego sygnału DC 0...10 V, co pozwala na precyzyjne ustawienie klapy w żądanej pozycji. Jednocześnie napinana jest sprężyna powrotna, która w przypadku zaniku zasilania automatycznie przestawia klapę do pozycji bezpiecznej.
Mechanizm Safety Position Lock™: Opatentowana technologia, która w sytuacji pożarowej niezawodnie blokuje klapę w pozycji bezpiecznej, gwarantując najwyższy poziom ochrony.
Zintegrowany wyzwalacz termoelektryczny (BAT): Siłownik wyposażono w wyzwalacz z dwoma bezpiecznikami termicznymi, które reagują na temperaturę wewnątrz i na zewnątrz kanału (72°C). Zadziałanie któregokolwiek z bezpieczników powoduje trwałe odcięcie zasilania i ustawienie klapy w pozycji bezpiecznej. Dioda LED informuje o stanie pracy, a dedykowany przycisk umożliwia proste testowanie działania systemu.
Możliwość przestawiania ręcznego: Przy odłączonym zasilaniu klapę można ustawić ręcznie i zablokować w dowolnej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Wbudowana sygnalizacja położenia: Siłownik posiada dwa zintegrowane styki pomocnicze do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie umożliwia szybką, wizualną kontrolę aktualnego położenia.
Zgodność z normami: Konstrukcja siłownika spełnia wymagania kluczowych Norm Europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w systemach ochrony przeciwpożarowej.

Zastosowanie i uwagi

Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w karcie produktu. Montaż siłownika na klapie jest realizowany przez producenta klapy. Przy stosowaniu na zewnątrz budynków należy zapewnić ochronę przed bezpośrednim działaniem wody, śniegu, słońca i agresywnych gazów. Regularne kontrolowanie działania klapy (zalecane raz w miesiącu) pozwala utrzymać wysoki poziom bezpieczeństwa instalacji.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca	2.3 W
Pobór mocy w stanie spoczynku	0.6 W
Moc znamionowa	4.1 VA
Prąd rozruchowy (Imax)	2.9 A @ 5 ms
Styk pomocniczy	2x SPDT
Punkty przełączania styku pomocniczego	5° / 80°
Przyłącze zasilania / sterowania	Kabel 1 m, 4x 0.75 mm², bezhalogenowy
Przyłącze styku pomocniczego	Kabel 1 m, 6x 0.75 mm², bezhalogenowy
Długość kabla wyzwalacza termicznego	0.5 m
Dane funkcjonalne
Moment obrotowy - silnik	4 Nm
Moment obrotowy - funkcja bezpieczeństwa	3 Nm
Zakres roboczy Y	2...10 V
Impedancja wejściowa	100 kΩ
Sygnał sprzężenia zwrotnego U	2...10 V
Uwaga dotycząca napięcia pomiarowego U	Maks. 0,5 mA
Tolerancja pozycjonowania	±5%
Kierunek ruchu - silnik	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie	z ogranicznikiem
Kąt obrotu	Maks. 95°
Czas ruchu - silnik	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik	43 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa	62 dB(A)
Mechanical interface	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia	Mechaniczny ze wskazówką
Trwałość	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Temperatura zadziałania bezpiecznika termicznego	Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny)
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN	IP54, Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania	-40...55°C [-40...131°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	1.2 kg
