BF24-TN
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

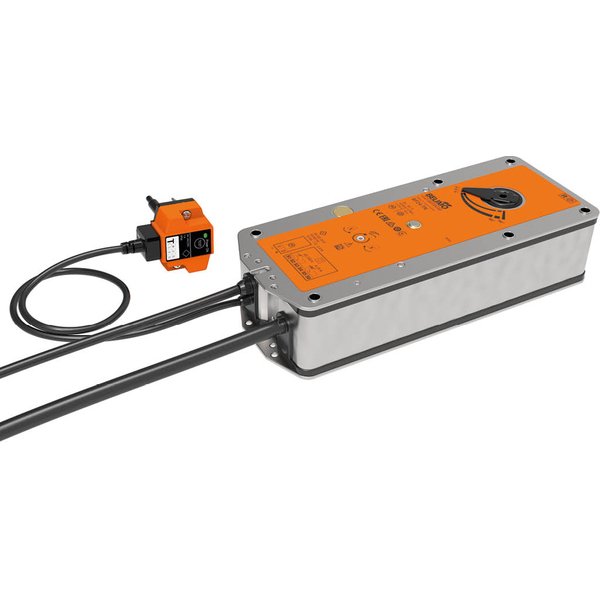

Siłownik BF24-TN ze sprężyną powrotną i wyzwalaczem termicznym
Siłownik BF24-TN to zaawansowane urządzenie ze sprężyną powrotną, przeznaczone do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90 stopni. Zintegrowany wyzwalacz termoelektryczny BAT (72°C) zapewnia niezawodne działanie w systemach wentylacji i klimatyzacji. Siłownik zasilany jest napięciem AC/DC 24 V i oferuje sterowanie typu Zamknij/Otwórz. Moment obrotowy silnika wynosi 18 Nm, a w trybie bezpieczeństwa (przy powrocie sprężyny) 12 Nm. Montaż odbywa się za pomocą złącza kształtowego 12x12 mm na osi wydrążonej nieprzechodzącej.
Kluczowe cechy i funkcje
Tryb pracy
Podczas normalnej pracy siłownik przesuwa klapę do jej standardowego położenia roboczego, napinając jednocześnie wbudowaną sprężynę powrotną. W momencie zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w wyzwalacz termoelektryczny BAT, który posiada dwa bezpieczniki termiczne. Pierwszy reaguje na temperaturę otoczenia (na zewnątrz kanału), a drugi na temperaturę wewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe i nieodwracalne odcięcie zasilania, co skutkuje przejściem klapy w pozycję bezpieczną. Wbudowana dioda LED sygnalizuje obecność zasilania i prawidłowy stan bezpieczników. Funkcjonalność systemu można weryfikować za pomocą przycisku testowego.
Ręczne przestawianie
Siłownik umożliwia ręczną obsługę przy odłączonym zasilaniu. Możliwe jest jego ręczne ustawienie i zablokowanie w wybranej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Produkt posiada dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, aktualne położenie skrzydła klapy jest widoczne dzięki mechanicznemu wskaźnikowi.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.7 kg |
