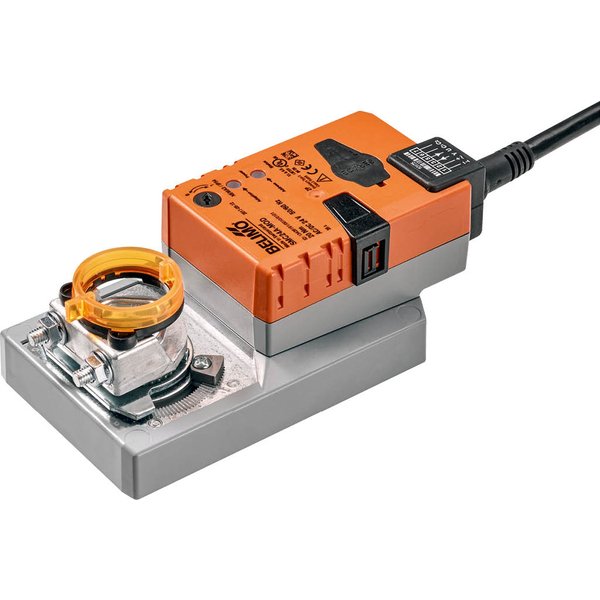

SMC24A-MOD

Siłownik obrotowy o krótkim czasie ruchu, 20 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s (35...150 s), IP54

Kod produktu: SMC24A-MOD

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik do przepustnic SMC24A-MOD z interfejsem komunikacyjnym

Siłownik SMC24A-MOD to nowoczesne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 4 m². Urządzenie generuje moment obrotowy o wartości 20 Nm i jest zasilane bezpiecznym napięciem 24 V AC/DC. Standardowy czas ruchu silnika wynosi 35 sekund, co zapewnia sprawną regulację przepływu powietrza.

Główne cechy i funkcje

Wszechstronna komunikacja: Siłownik jest wyposażony w zintegrowany interfejs, który umożliwia komunikację za pośrednictwem magistrali BACnet MS/TP, Modbus RTU (ustawienie fabryczne) oraz MP-Bus. Możliwe jest również sterowanie w trybie konwencjonalnym, analogowym.
Tryb hybrydowy: Urządzenie może być sterowane za pomocą tradycyjnego sygnału analogowego, a jednocześnie udostępniać informacje zwrotne o swoim położeniu i stanie poprzez protokół BACnet lub Modbus.
Przetwarzanie sygnałów z czujników: Siłownik pozwala na bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnał z czujnika jest przetwarzany na postać cyfrową i może być odczytany przez system nadrzędny.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są dopasowane do większości standardowych zastosowań, parametry pracy siłownika można modyfikować za pomocą aplikacji Belimo Assistant 2.
Prosty montaż bezpośredni: Montaż na osi przepustnicy jest szybki i łatwy dzięki uniwersalnemu zaciskowi montażowemu. Dołączone zabezpieczenie chroni siłownik przed obracaniem się.
Ręczne przestawianie: Wbudowany przycisk pozwala na ręczne wysprzęglenie przekładni i ustawienie przepustnicy w dowolnej pozycji. Mechanizm można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie ograniczyć za pomocą nastawialnych ograniczników mechanicznych.
Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Automatyczna adaptacja: Po pierwszym uruchomieniu lub po naciśnięciu przycisku adaptacji, siłownik automatycznie wykrywa położenia krańcowe, zapewniając precyzyjne działanie w całym zakresie ruchu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	7 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	35 s / 90°
Regulowany czas ruchu:	35...150 s
Poziom mocy akustycznej – silnik:	55 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.0 kg
