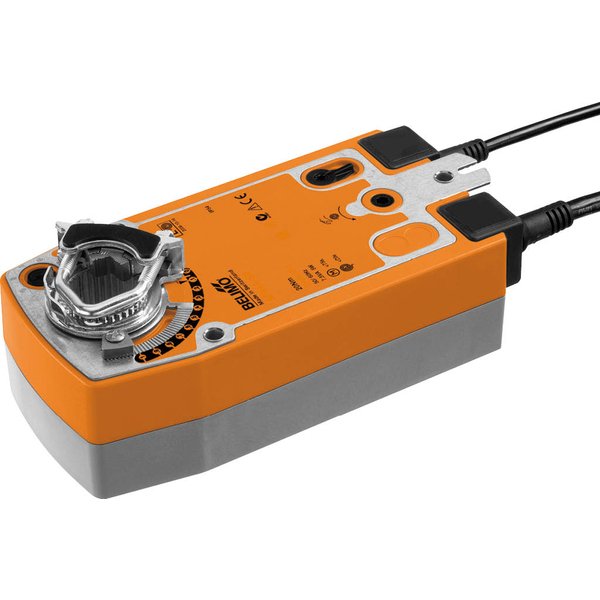

NF24A-SR-S2
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Analogowy siłownik obrotowy z funkcją bezpieczeństwa
Model NF24A-SR-S2 to siłownik obrotowy ze sprężyną powrotną, stworzony do regulacji przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych budynków. Zapewnia precyzyjne sterowanie oraz niezawodne działanie w sytuacjach awaryjnych.
Podstawowe zastosowanie i parametry:
- Przeznaczony do przepustnic powietrza o powierzchni do około 2 m².
- Generuje moment obrotowy silnika na poziomie 10 Nm.
- Zasilany napięciem znamionowym AC/DC 24 V.
- Sterowanie odbywa się za pomocą sygnału analogowego 2...10 V.
- Posiada sygnał sprzężenia zwrotnego w zakresie 2...10 V do informowania o aktualnym położeniu.
- Wyposażony w dwa zintegrowane styki pomocnicze do dodatkowej sygnalizacji.
Kluczowe cechy i funkcje
Tryb pracy i funkcja bezpieczeństwa
Urządzenie jest sterowane za pomocą standardowego sygnału analogowego. W trakcie normalnej pracy siłownik precyzyjnie ustawia pozycję przepustnicy, jednocześnie napinając sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia przepustnicę do zdefiniowanej pozycji bezpiecznej.
Prosty montaż bezpośredni
Montaż urządzenia jest szybki i łatwy. Siłownik instaluje się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku. W zestawie znajduje się również element zabezpieczający przed obrotem obudowy.
Ręczne sterowanie
Siłownik umożliwia ręczne przestawienie przepustnicy za pomocą dołączonej korby. Pozycja może zostać zablokowana w dowolnym punkcie za pomocą przełącznika blokady. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia zasilania.
Regulacja kąta obrotu
Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą ograniczników mechanicznych, co zapewnia dużą elastyczność montażu.
Wysoka niezawodność
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Elastyczna sygnalizacja położenia
Urządzenie jest wyposażone w dwa styki pomocnicze: jeden stały (przełączający przy 10% kąta obrotu) oraz jeden nastawialny (z możliwością regulacji w zakresie 11-100%). Umożliwia to elastyczną sygnalizację położenia przepustnicy w systemie automatyki budynkowej.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Moc znamionowa: | 5.5 VA |
| Styk pomocniczy: | 2x SPDT, 1x 10% / 1x 11...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 10 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem L/R |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | przy użyciu korby i przełącznika blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 150 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 40 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 10...25.4 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.2 kg |
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
