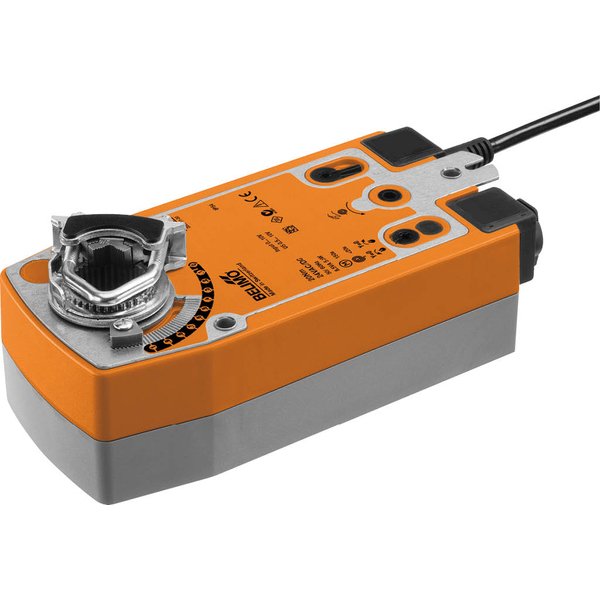

SF24A-MP

Producent: Belimo

Kod produktu: SF24A-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	3-punktowe, Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz
Czas ruchu:	100...150 s, regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Zaawansowany siłownik obrotowy z funkcją bezpieczeństwa

Siłownik SF24A-MP to zaawansowane urządzenie obrotowe z funkcją bezpieczeństwa, zaprojektowane do precyzyjnego sterowania przepustnicami powietrza oraz zaworami w nowoczesnych instalacjach budynkowych. Dzięki momentowi obrotowemu wynoszącemu 20 Nm, siłownik jest idealnym rozwiązaniem do obsługi przepustnic o powierzchni dochodzącej do 4 m². Urządzenie jest zasilane uniwersalnym napięciem AC/DC 24 V, co zapewnia wszechstronność zastosowań.

Kluczowe cechy i funkcjonalności

Elastyczne sterowanie: Siłownik może pracować w trybie konwencjonalnym, sterowany standardowym sygnałem analogowym 2...10 V, a także komunikować się cyfrowo poprzez magistralę Belimo MP-Bus. Pozwala to na pełną integrację z zaawansowanymi systemami zarządzania budynkiem.
Funkcja bezpieczeństwa: W przypadku zaniku napięcia zasilania, wbudowany mechanizm sprężynowy zapewnia powrót siłownika do zdefiniowanej pozycji bezpiecznej, chroniąc instalację.
Integracja z czujnikami: Urządzenie umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku) i działa jako przetwornik, przesyłając jego sygnał cyfrowo przez MP-Bus do systemu nadrzędnego.
Prosty montaż: Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku, a dołączone zabezpieczenie przed obracaniem gwarantuje stabilność pracy.
Obsługa ręczna: Wbudowany mechanizm z korbą pozwala na ręczne przestawienie przepustnicy oraz zablokowanie jej w dowolnej pozycji, co jest niezwykle przydatne podczas instalacji i czynności serwisowych.
Wysoka niezawodność: Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować za pomocą ograniczników mechanicznych, co pozwala na idealne dopasowanie do specyfiki danej instalacji.
Możliwość konfiguracji: Ustawienia fabryczne są dostosowane do większości zastosowań, jednak poszczególne parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2, co pozwala na zaawansowane dostosowanie urządzenia do indywidualnych potrzeb.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	8.5 W
Pobór mocy w stanie spoczynku:	3.5 W
Moc znamionowa:	11 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Moment obrotowy - funkcja bezpieczeństwa:	20 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem L/R
Regulowany kierunek ruchu:	odwracany elektronicznie
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	przy użyciu korby i przełącznika blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	70...220 s
Czas ruchu – funkcja bezpieczeństwa:	<20 s @ -20...50°C, <60 s @ -30°C
Poziom mocy akustycznej – silnik:	40 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po użyciu korby ręcznej
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 10...25.4 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.2 kg

Akcesoria elektryczne

P200A-F

Kategoria ochronna: IP54

S2A-F

Styk pomocniczy: 2x SPDT, 0...100%, regulowane
Kategoria ochronna: IP54

P1000A-F

Kategoria ochronna: IP54

CRP24-B1

SGA24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

SGE24

Napięcie zasilania: AC/DC 24 V
Sterowanie: 2...10 V
Połączenie elektryczne: Zaciski 4 mm²
Kategoria ochronna: IP20

SGF24

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski 1.5 mm²
Kategoria ochronna: IP40

Z-UIC

Napięcie zasilania: AC/DC 24 V
Połączenie elektryczne: Zaciski Drut miedziany 1,5 mm² lub miedziane
przewody plecione 1,0 mm² (kabel o średnicy
5...9,5 mm, 4-żyłowy)
Kategoria ochronna: IP66
