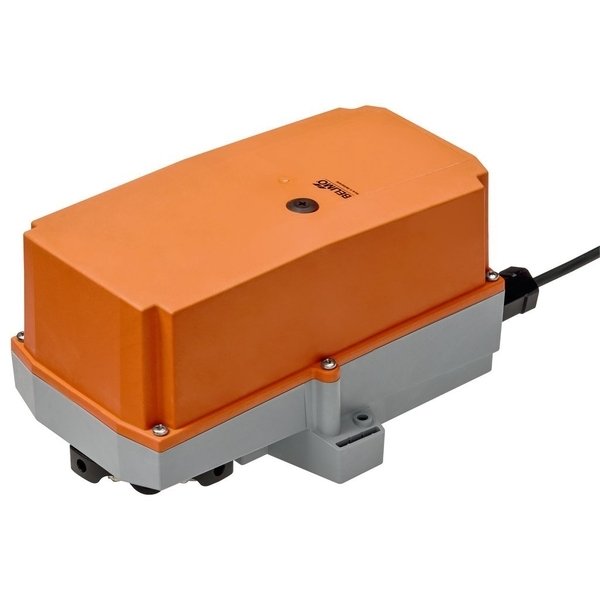

NM230P

Siłownik obrotowy RobustLine do zastosowań w ekstremalnych NM230P Belimo, bez funkcji bezpieczeństwa, 230 V AC, 10 Nm, sterowanie 2/3-punktowe

Producent: Belimo

Kod produktu: NM230P

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	230 V
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP66/67

Siłownik do przepustnic NM230P RobustLine

Siłownik NM230P z serii RobustLine jest przeznaczony do efektywnego sterowania przepustnicami powietrza w instalacjach HVAC, a także w podobnych zastosowaniach przemysłowych i w ramach wyposażenia technicznego budynków.

Najważniejsze cechy produktu

Przeznaczony do przepustnic o powierzchni do około 2 m².
Generuje moment obrotowy silnika wynoszący 10 Nm.
Zasilany napięciem znamionowym w zakresie AC 100...240 V.
Obsługuje sterowanie typu Zamknij/Otwórz oraz 3-punktowe.
Zapewnia doskonałe zabezpieczenie przed korozją, substancjami chemicznymi, promieniowaniem UV, wilgocią i kondensacją.

Zastosowanie w wymagających warunkach

Dzięki swojej wzmocnionej konstrukcji, siłownik jest szczególnie polecany do zastosowań zewnętrznych oraz w miejscach o trudnych warunkach środowiskowych. Z powodzeniem sprawdzi się w instalacjach takich jak:

suszarnie drewna,
obiekty hodowli zwierząt,
przemysł spożywczy,
rolnictwo,
kryte baseny i łaźnie,
dachowe centrale wentylacyjne,
laboratoria.

Odporność urządzenia została potwierdzona w testach na działanie gazów korozyjnych, mgły solnej, amoniaku oraz promieniowania UV.

Funkcjonalność i montaż

Prosty montaż bezpośredni

Montaż siłownika odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. W zestawie znajduje się również zabezpieczenie, które zapobiega obracaniu się urządzenia.

Przestawianie ręczne

Możliwe jest ręczne sterowanie siłownikiem za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić regulację.

Regulowany kąt obrotu

Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników. Standardowe ustawienie fabryczne to 0...90°.

Wysoka niezawodność działania

Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.

Dostępne akcesoria i opcje

Akcesoria elektryczne (nakładane)

Styk pomocniczy 2x SPDT (S2A GR)
Potencjometr sprzężenia zwrotnego: 140 Ω, 1 kΩ, 10 kΩ (P140A, P1000A, P10000A)

Opcje dostępne tylko fabrycznie

Wbudowane ogrzewanie z regulowanym termostatem (HT230)
Wbudowane ogrzewanie z mechanicznym higrostatem (HH230)

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	5.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm² (bezhalogenowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP66/67
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 100% wilgotność wzgl.
Temperatura otoczenia:	-30...50°C [-22...122°F]
Uwaga dotycząca temperatury otoczenia:	-40...50°C [104...122°F] dla siłowników z wbudowanym ogrzewaniem
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.7 kg
Cechy produktu
Obszary zastosowań:	w suszarniach drewna, w hodowlach zwierząt, w przetwórstwie spożywczym, rolnictwo, baseny kryte / łaźnie, dachowe centrale wentylacyjne, ogólne zastosowania na zewnątrz budynków, zmienny klimat, laboratoria
Wartości rezystancji:	Badanie gazem korozyjnym zgodnie z EN 60068-2-60 (Fraunhofer Institut ICT / DE), Badanie mgłą solną zgodnie z EN 60068-2-52 (Fraunhofer Institut ICT / DE), Badanie amoniakiem zgodnie z DIN 50916-2 (Fraunhofer Institut ICT / DE), Badania środowiskowe zgodnie z IEC 60068-2-30 (Trikon Solutions AG / CH), Środek dezynfekujący (dla zwierząt) (Trikon Solutions AG / CH), Badanie UV (promieniowanie słoneczne na poziomie ziemi) EN 60068-2-5, EN 60068-2-63 (Quinel / Zug CH)
Materiał obudowy siłownika:	Polipropylen (PP)
Materiał dławnic kablowych / osi wydrążonej:	Poliamid (PA)
Materiał kabla połączeniowego:	FRNC
Materiał zacisku / śrub:	Stal 1.4404
Materiał uszczelek:	EPDM
Materiał wkładki kształtowej:	Aluminium anodowane
Montaż:	Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, dostarczanego z zabezpieczeniem przed obracaniem się siłownika.
Przestawianie ręczne:	Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować).
Regulowany kąt obrotu:	Kąt obrotu regulowany przy użyciu ograniczników mechanicznych. Ustawienie standardowe 0...90°. W celu ustawienia kąta obrotu trzeba zdjąć pokrywę obudowy.
Wysoka niezawodność działania:	Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.
