NM24P-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

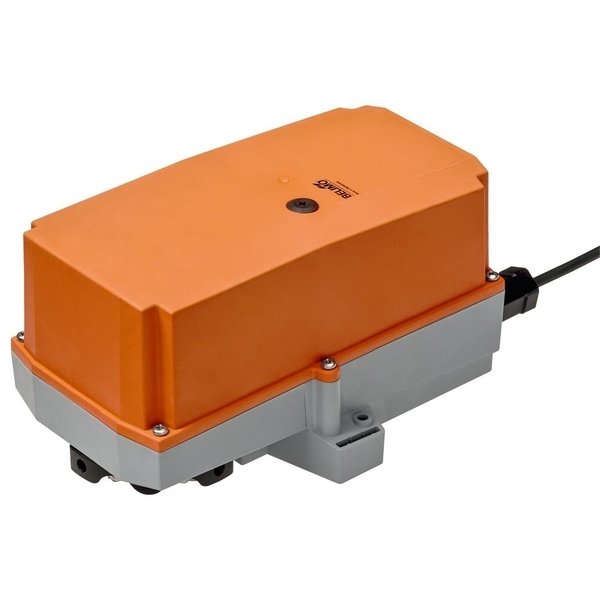

Siłownik przepustnicy NM24P-MP serii RobustLine
Siłownik NM24P-MP z serii RobustLine to niezawodne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w systemach HVAC, a także w wymagających zastosowaniach przemysłowych i w technice budynków. Został zaprojektowany do obsługi przepustnic o powierzchni do około 2 m².
Kluczowe cechy
- Moment obrotowy: 10 Nm, zapewniający skuteczną pracę.
- Zasilanie: Uniwersalne napięcie znamionowe AC/DC 24 V.
- Wszechstronne sterowanie: Obsługa zarówno standardowego sygnału analogowego 2...10 V, jak i komunikacji cyfrowej przez magistralę Belimo MP-Bus.
- Sygnał zwrotny: Zapewnia informację o aktualnym położeniu przepustnicy w zakresie 2...10 V.
- Integracja z czujnikami: Możliwość podłączenia i przetwarzania sygnałów z zewnętrznych czujników, co pozwala na rozbudowę funkcjonalności systemu.
Stworzony do pracy w trudnych warunkach
Dzięki specjalnej konstrukcji i zastosowaniu wysokiej jakości materiałów, takich jak polipropylenowa obudowa, siłownik jest doskonale chroniony przed korozją, chemikaliami, promieniowaniem UV i wilgocią. Wysoki stopień ochrony IP66/67 gwarantuje niezawodność nawet w najbardziej wymagających środowiskach.
Idealnie sprawdza się w miejscach takich jak:
- suszarnie drewna,
- obiekty hodowli zwierząt,
- zakłady przetwórstwa spożywczego,
- rolnictwo,
- kryte baseny i łaźnie,
- dachowe centrale wentylacyjne,
- laboratoria i inne zastosowania na zewnątrz budynków.
Inteligentne sterowanie i elastyczność
Komunikacja za pośrednictwem magistrali MP-Bus umożliwia cyfrowe sterowanie siłownikiem i integrację z nadrzędnymi systemami automatyki budynkowej. Urządzenie może również pełnić funkcję przetwornika dla podłączonego czujnika, przesyłając jego sygnał cyfrowo do sterownika. Działanie siłownika można dostosować do specyficznych potrzeb instalacji za pomocą aplikacji Belimo Assistant 2, która pozwala na modyfikację kluczowych parametrów pracy.
Prosty montaż i obsługa
Montaż odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Urządzenie jest wyposażone w zabezpieczenie przed obracaniem. Ręczne przestawienie siłownika jest możliwe po wciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię, co ułatwia serwis i konfigurację. Kąt obrotu można precyzyjnie regulować za pomocą mechanicznych ograniczników. Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, zatrzymując się automatycznie po osiągnięciu pozycji krańcowej, co zwiększa jego niezawodność.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.4 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², bezhalogenowy |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3-punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Regulowany czas ruchu: | 43...173 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Zacisk uniwersalny 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
