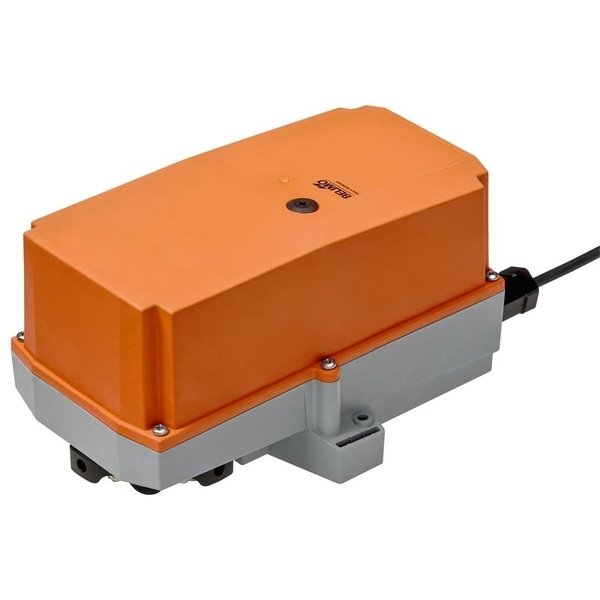

NM24P-SR

Siłownik obrotowy RobustLine do zastosowań w ekstremalnych NM24P-SR Belimo, bez funkcji bezpieczeństwa, 24 V AC/DC, 10 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: NM24P-SR

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP66/67

Siłownik do przepustnic NM24P-SR serii RobustLine

Ciągły siłownik NM24P-SR z serii RobustLine został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, a także w podobnych zastosowaniach przemysłowych i w technice budynków. Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni dochodzącej do 2 m².

Moment obrotowy: 10 Nm
Zasilanie: AC/DC 24 V
Sterowanie: sygnał analogowy 2...10 V
Sygnał zwrotny o położeniu: 2...10 V

Zaprojektowany do pracy w trudnych warunkach

Siłownik ten charakteryzuje się wyjątkową odpornością na czynniki zewnętrzne, co czyni go doskonałym wyborem do montażu na zewnątrz budynków oraz w wymagających środowiskach. Zapewnia optymalną ochronę przed korozją, substancjami chemicznymi, promieniowaniem UV, wilgocią i kondensacją. Jego odporność została potwierdzona w testach na działanie mgły solnej, amoniaku oraz gazów korozyjnych.

Urządzenie znajduje zastosowanie między innymi w:

suszarniach drewna,
obiektach hodowli zwierząt,
przemyśle spożywczym,
rolnictwie,
krytych pływalniach i łaźniach,
dachowych centralach wentylacyjnych,
laboratoriach.

Funkcjonalność i montaż

Siłownik NM24P-SR oferuje szereg funkcji ułatwiających instalację i eksploatację.

Łatwy montaż bezpośredni: Prosta instalacja bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku, który jest dostarczany razem z zabezpieczeniem przed obrotem.
Przestawianie ręczne: Możliwość ręcznej obsługi za pomocą przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Tryb pracy: Siłownik jest sterowany za pomocą standardowego sygnału 2...10 V. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia przepustnicy oraz może być użyte jako sygnał sterujący dla kolejnych siłowników.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2 W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm² (bezhalogenowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP66/67
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 100% wilgotność wzgl.
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.7 kg
