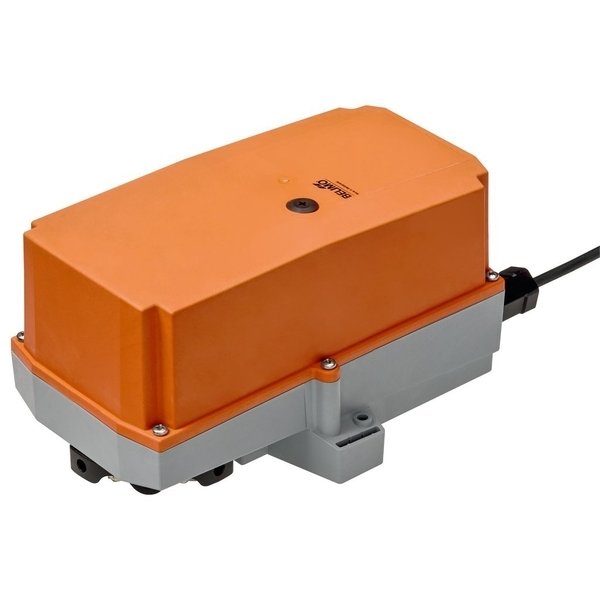

SM230P

Siłownik obrotowy RobustLine do zastosowań w ekstremalnych SM230P Belimo, bez funkcji bezpieczeństwa, 230 V AC, 20 Nm, sterowanie 2/3-punktowe

Producent: Belimo

Kod produktu: SM230P

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Sterowanie:	3-punktowe, Zamknij/Otwórz
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP66/67

Siłownik do przepustnic SM230P z serii RobustLine

Siłownik SM230P z serii RobustLine został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w systemach HVAC, a także w instalacjach przemysłowych i technicznych w budynkach. Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni dochodzącej do 4 m².

Główne cechy siłownika SM230P

Moment obrotowy: 20 Nm
Uniwersalne napięcie zasilania: AC 100...240 V
Wszechstronne sterowanie: Zamknij/Otwórz lub 3-punktowe.
Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, zatrzymując się automatycznie po osiągnięciu ogranicznika.
Możliwość ręcznej obsługi: Wbudowany przycisk pozwala na ręczne ustawienie przepustnicy, z opcją zablokowania w wybranej pozycji.

Zbudowany do pracy w trudnych warunkach

Seria RobustLine gwarantuje wyjątkową odporność na czynniki zewnętrzne. Dzięki obudowie wykonanej z polipropylenu (PP), śrubom ze stali nierdzewnej oraz uszczelkom EPDM, urządzenie jest chronione przed korozją, chemikaliami, promieniowaniem UV oraz wilgocią. Jego wytrzymałość została potwierdzona w testach na mgłę solną, amoniak i gaz korozyjny, co czyni go niezawodnym wyborem do wymagających zastosowań.

Szeroki zakres zastosowań

Siłownik SM230P jest szczególnie polecany do instalacji zewnętrznych i w wymagających środowiskach, takich jak:

suszarnie drewna,
obiekty hodowli zwierząt,
przemysł spożywczy,
rolnictwo,
kryte baseny i łaźnie,
dachowe centrale wentylacyjne,
laboratoria.

Prosty montaż i konfiguracja

Montaż siłownika jest szybki i prosty dzięki uniwersalnemu zaciskowi, który mocuje urządzenie bezpośrednio na osi przepustnicy. Specjalny element zabezpiecza siłownik przed obracaniem się. Kąt obrotu można łatwo dostosować za pomocą mechanicznych ograniczników, co pozwala na precyzyjne dopasowanie pracy urządzenia do wymagań instalacji.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	0.6 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm² (bezhalogenowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Kierunek ruchu - silnik:	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Zacisk uniwersalny 14...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Klasa ochronności UL:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP66/67
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	2.5 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 100% wilgotność wzgl.
Temperatura otoczenia:	-30...50°C [-22...122°F]
Uwaga dotycząca temperatury otoczenia:	-40...50°C [104...122°F] dla siłowników z wbudowanym ogrzewaniem
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.7 kg
Obszary zastosowań
Zastosowanie:	Siłownik nadaje się w szczególności do zastosowań na zewnątrz i jest zabezpieczony przed następującymi czynnikami: - w suszarniach drewna - w hodowlach zwierząt - w przetwórstwie spożywczym - Rolnictwo - Baseny kryte / łaźnie - dachowe centrale wentylacyjne - ogólne zastosowania na zewnątrz budynków - Zmienny klimat - Laboratoria
Wartości rezystancji
Badania odporności:	Badanie gazem korozyjnym zgodnie z EN 60068-2-60 (Fraunhofer Institut ICT / DE) Badanie mgłą solną zgodnie z EN 60068-2-52 (Fraunhofer Institut ICT / DE) Badanie amoniakiem zgodnie z DIN 50916-2 (Fraunhofer Institut ICT / DE) Badania środowiskowe zgodnie z IEC 60068-2-30 (Trikon Solutions AG / CH) Środek dezynfekujący (dla zwierzęt) (Trikon Solutions AG / CH) Badanie UV (promieniowanie słoneczne na poziomie ziemi) EN 60068-2-5, EN 60068-2-63 (Quinel / Zug CH)
Zastosowane materiały
Obudowa siłownika:	z polipropylenu (PP)
Dławnice kablowe / oś wydrążona:	z poliamidu (PA)
Kabel połączeniowy:	FRNC
Zacisk / śruby:	zasadniczo ze stali 1.4404
Uszczelki:	z EPDM
Wkładka kształtowa:	z aluminium anodowanego
Łatwy montaż bezpośredni
Cecha:	Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, dostarczanego z zabezpieczeniem przed obracaniem się siłownika.
Przestawianie ręczne
Cecha:	Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować).
Regulowany kąt obrotu
Cecha:	Kąt obrotu regulowany przy użyciu ograniczników mechanicznych. Ustawienie standardowe 0...90°. W celu ustawienia kąta obrotu trzeba zdjąć pokrywę obudowy.
Wysoka niezawodność działania
Cecha:	Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.
