SM24P
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

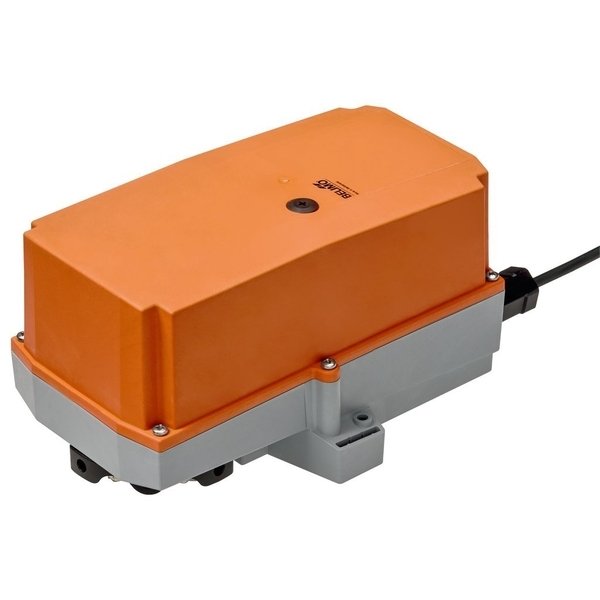

Siłownik do przepustnic SM24P z serii RobustLine
Siłownik SM24P został zaprojektowany do sterowania przepustnicami powietrza w instalacjach HVAC, a także w podobnych zastosowaniach przemysłowych i w technice budynków. Jest idealny do obsługi przepustnic o powierzchni do około 4 m², oferując moment obrotowy silnika na poziomie 20 Nm. Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V i jest sterowane w trybie Zamknij/Otwórz (3-punktowym).
Wyjątkowa odporność na trudne warunki
Dzięki swojej konstrukcji, siłownik SM24P zapewnia optymalne zabezpieczenie przed niekorzystnymi czynnikami zewnętrznymi. Gwarantuje wysoką odporność na korozję, substancje chemiczne, promieniowanie ultrafioletowe oraz wilgoć i kondensację. To sprawia, że jest to idealne rozwiązanie do zastosowań na zewnątrz oraz w wymagających środowiskach.
Sprawdza się między innymi w:
- suszarniach drewna,
- hodowlach zwierząt,
- przemyśle spożywczym,
- rolnictwie,
- basenach krytych i łaźniach,
- dachowych centralach wentylacyjnych.
Prosty montaż i obsługa
Montaż urządzenia jest szybki i prosty dzięki uniwersalnemu zaciskowi, który pozwala na bezpośrednie zamocowanie na osi przepustnicy. Zintegrowane zabezpieczenie zapobiega obracaniu się siłownika. Możliwe jest również ręczne przestawienie za pomocą przycisku, który można zablokować w pozycji wciśniętej, co ułatwia serwisowanie.
Niezawodność i precyzyjna regulacja
Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika. Kąt obrotu można precyzyjnie regulować za pomocą mechanicznych ograniczników, co pozwala na elastyczne dostosowanie pracy urządzenia do wymagań instalacji.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 14...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
| Cechy produktu | |
| Obszary zastosowań: | Siłownik nadaje się w szczególności do zastosowań na zewnątrz i jest zabezpieczony przed następującymi czynnikami: w suszarniach drewna; w hodowlach zwierząt; w przetwórstwie spożywczym; Rolnictwo; Baseny kryte / łaźnie; dachowe centrale wentylacyjne; ogólne zastosowania na zewnątrz budynków; Zmienny klimat; Laboratoria |
| Wartości rezystancji: | Badanie gazem korozyjnym zgodnie z EN 60068-2-60 (Fraunhofer Institut ICT / DE) Badanie mgłą solną zgodnie z EN 60068-2-52 (Fraunhofer Institut ICT / DE) Badanie amoniakiem zgodnie z DIN 50916-2 (Fraunhofer Institut ICT / DE) Badania środowiskowe zgodnie z IEC 60068-2-30 (Trikon Solutions AG / CH) Środek dezynfekujący (dla zwierząt) (Trikon Solutions AG / CH) Badanie UV (promieniowanie słoneczne na poziomie ziemi) EN 60068-2-5, EN 60068-2-63 (Quinel / Zug CH) |
| Zastosowane materiały - Obudowa siłownika: | z polipropylenu (PP) |
| Zastosowane materiały - Dławnice kablowe / oś wydrążona: | z poliamidu (PA) |
| Zastosowane materiały - Kabel połączeniowy: | FRNC |
| Zastosowane materiały - Zacisk / śruby zasadniczo: | ze stali 1.4404 |
| Zastosowane materiały - Uszczelki: | z EPDM |
| Zastosowane materiały - Wkładka kształtowa: | z aluminium anodowanego |
| Łatwy montaż bezpośredni: | Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, dostarczanego z zabezpieczeniem przed obracaniem się siłownika. |
| Przestawianie ręczne: | Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnieniu przycisku, wciśnięty przycisk można zablokować). |
| Regulowany kąt obrotu: | Kąt obrotu regulowany przy użyciu ograniczników mechanicznych. Ustawienie standardowe 0...90°. W celu ustawienia kąta obrotu trzeba zdjąć pokrywę obudowy. |
| Wysoka niezawodność działania: | Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika. |
| Akcesoria elektryczne | |
| Styk pomocniczy 2x SPDT nakładany, kolor szary: | S2A GR |
| Potencjometr sprzężenia zwrotnego 140 Ω nakładany: | P140A |
| Potencjometr sprzężenia zwrotnego 1 kΩ nakładany: | P1000A |
| Potencjometr sprzężenia zwrotnego 10 kΩ nakładany: | P10000A |
