SM24P-MP

Siłownik obrotowy RobustLine do zastosowań w ekstremalnych SM24P-MP Belimo, bez funkcji bezpieczeństwa, 24 V AC/DC, 20 Nm, sterowanie 2/3-punktowe, komunikacja MP-Bus

Producent: Belimo

Kod produktu: SM24P-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP66/67

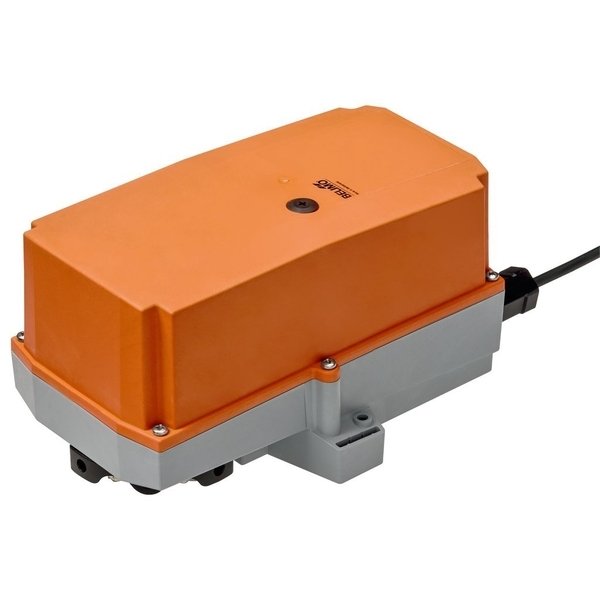

Siłownik przepustnicy SM24P-MP z serii RobustLine

Siłownik SM24P-MP z serii RobustLine został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza o powierzchni do około 4 m² w instalacjach HVAC, a także w obiektach przemysłowych i w ramach wyposażenia technicznego budynków. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 20 Nm i jest zasilane napięciem znamionowym AC/DC 24 V.

Wyjątkowa odporność na warunki zewnętrzne

Dzięki swojej konstrukcji, siłownik jest doskonale przystosowany do pracy w wymagających środowiskach. Zapewnia optymalną ochronę przed korozją, substancjami chemicznymi, promieniowaniem ultrafioletowym oraz wilgocią i kondensacją. Sprawia to, że jest idealnym rozwiązaniem do zastosowań na zewnątrz oraz w miejscach o specyficznych warunkach, takich jak:

suszarnie drewna,
obiekty hodowli zwierząt,
przemysł spożywczy i rolnictwo,
kryte baseny i łaźnie,
dachowe centrale wentylacyjne.

Elastyczne sterowanie i komunikacja

Siłownik oferuje wszechstronne możliwości sterowania, aby sprostać różnorodnym wymaganiom systemowym.

Sterowanie analogowe: Urządzenie może być sterowane za pomocą zmiennego sygnału 2...10 V, z jednoczesnym dostarczaniem sygnału sprzężenia zwrotnego w tym samym zakresie.
Komunikacja MP-Bus: Integracja z systemami automatyki budynkowej jest możliwa dzięki komunikacji po szynie Belimo MP-Bus.
Przetwarzanie sygnałów z czujników: Siłownik może pełnić funkcję przetwornika, umożliwiając podłączenie czujnika i przesyłanie jego odczytów cyfrowo przez magistralę MP-Bus do systemu nadrzędnego.

Funkcjonalność i prostota montażu

Łatwa instalacja: Montaż odbywa się bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku, który jest dostarczany razem z zabezpieczeniem przed obracaniem.
Przestawianie ręczne: Możliwość ręcznego ustawienia pozycji przepustnicy za pomocą przycisku, który wysprzęgla przekładnię.
Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników.
Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
Możliwość konfiguracji: Parametry pracy siłownika można modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując go do specyfiki danej instalacji.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm², bezhalogenowy
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	86...346 s
Poziom mocy akustycznej – silnik:	45 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX
Mechanical interface:	Zacisk uniwersalny 14...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP66/67
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	4
Wilgotność otoczenia:	Maks. 100% wilgotność wzgl.
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.8 kg
Cechy produktu
Obszary zastosowań:	Siłownik nadaje się w szczególności do zastosowań na zewnątrz i jest zabezpieczony przed następującymi czynnikami: - w suszarniach drewna - w hodowlach zwierząt - w przetwórstwie spożywczym - Rolnictwo - Baseny kryte / łaźnie - dachowe centrale wentylacyjne - ogólne zastosowania na zewnątrz budynków - Zmienny klimat - Laboratoria
Wartości rezystancji:	Badanie gazem korozyjnym zgodnie z EN 60068-2-60 (Fraunhofer Institut ICT / DE) Badanie mgłą solną zgodnie z EN 60068-2-52 (Fraunhofer Institut ICT / DE) Badanie amoniakiem zgodnie z DIN 50916-2 (Fraunhofer Institut ICT / DE) Badania środowiskowe zgodnie z IEC 60068-2-30 (Trikon Solutions AG / CH) Środek dezynfekujący (dla zwierzęt) (Trikon Solutions AG / CH) Badanie UV (promieniowanie słoneczne na poziomie ziemi) EN 60068-2-5, EN 60068-2-63 (Quinel / Zug CH)
Zastosowane materiały:	Obudowa siłownika z polipropylenu (PP) Dławnice kablowe / oś wydrążona z poliamidu (PA) Kabel połączeniowy FRNC Zacisk / śruby zasadniczo ze stali 1.4404 Uszczelki z EPDM Wkładka kształtowa z aluminium anodowanego
Tryb pracy:	Praca konwencjonalna: Siłownik jest sterowany standardowym sygnałem nastawczym DC 0...10 V (należy zwrócić uwagę na zakres roboczy) i ustawia się w pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia siłownika 0...100% oraz jako sygnał nastawczy dla innych siłowników. Współpraca z szyną: Siłownik odbiera cyfrowy sygnał nastawczy z regulatora wyższego poziomu za pośrednictwem szyny MP-Bus i ustawia się w żądanej pozycji. Zacisk U pełni funkcję interfejsu komunikacyjnego, dlatego nie jest dostępne na nim analogowe napięcie pomiarowe.
Przetwarzanie sygnału z czujników:	Jest możliwe podłączenie czujnika (pasywnego, aktywnego albo zestyku). Siłownik z interfejsem szyny MP pełni wówczas funkcję przetwornika analogowo-cyfrowego umożliwiającego przesyłanie sygnału czujnika, poprzez szynę MP-Bus, do systemu wyższego poziomu.
Urządzenie konfigurowalne:	Ustawienia fabryczne są dostosowane do większości najczęściej występujących zastosowań. Pojedyncze parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.
Łatwy montaż bezpośredni:	Łatwy montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego, dostarczanego z zabezpieczeniem przed obracaniem się siłownika.
Przestawianie ręczne:	Przestawianie ręczne jest możliwe po naciśnięciu przycisku (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku, wciśnięty przycisk można zablokować).
Regulowany kąt obrotu:	Kąt obrotu regulowany przy użyciu ograniczników mechanicznych. Ustawienie standardowe 0...90°. W celu ustawienia kąta obrotu trzeba zdjąć pokrywę obudowy.
Wysoka niezawodność działania:	Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do ogranicznika.
Pozycja podstawowa:	Po włączeniu napięcia zasilania po raz pierwszy, tj. podczas rozruchu, siłownik przeprowadza synchronizację. Synchronizowanie odbywa się w pozycji podstawowej (0%). Następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym.
Dopasowanie i synchronizacja:	Funkcję adaptacji można uruchamiać przyciskiem „Adaptation” lub przy użyciu aplikacji Belimo Assistant 2. Podczas adaptacji wykrywane jest położenie obu ograniczników mechanicznych (sprawdzenie całego zakresu położeń). W siłowniku zostało skonfigurowane automatyczne synchronizowanie po naciśnięciu przycisku przestawiania ręcznego. Synchronizowanie odbywa się w pozycji podstawowej (0%). Następnie siłownik powraca do pozycji zgodnej z sygnałem nastawczym. Przy użyciu aplikacji Belimo Assistant 2 można konfigurować różnorodne parametry.
