SM24P-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

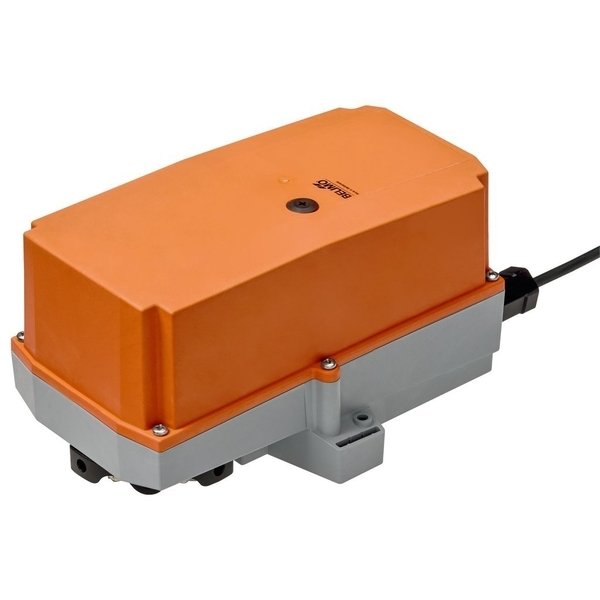

Siłownik ciągły SM24P-SR RobustLine
Siłownik SM24P-SR z serii RobustLine to niezawodne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC, a także w wymagających zastosowaniach przemysłowych i w automatyce budynkowej. Został zaprojektowany do obsługi przepustnic o powierzchni do około 4 m².
Kluczowe cechy produktu:
- Moment obrotowy: Generuje moment obrotowy silnika na poziomie 20 Nm, zapewniając skuteczną pracę.
- Zasilanie: Zasilany uniwersalnym napięciem AC/DC 24 V.
- Sterowanie i informacja zwrotna: Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V. Siłownik oferuje również sygnał sprzężenia zwrotnego 2...10 V do monitorowania aktualnej pozycji.
Stworzony do Pracy w Trudnych Warunkach
Model SM24P-SR został zaprojektowany z myślą o niezawodności w najtrudniejszych warunkach. Zapewnia doskonałą ochronę przed korozją, chemikaliami, promieniowaniem UV oraz wilgocią, co czyni go idealnym wyborem do zastosowań zewnętrznych i specjalistycznych. Jego odporność została potwierdzona w testach na działanie gazów korozyjnych, mgły solnej i amoniaku.
Dzięki swojej wytrzymałej konstrukcji siłownik sprawdza się w takich miejscach jak:
- Suszarnie drewna
- Obiekty hodowli zwierząt
- Zakłady przetwórstwa spożywczego
- Rolnictwo
- Kryte baseny i łaźnie
- Dachowe centrale wentylacyjne
- Laboratoria i inne zastosowania na zewnątrz budynków
Funkcjonalność i Prosta Instalacja
Prosty montaż bezpośredni: Siłownik można łatwo zamontować bezpośrednio na osi przepustnicy dzięki uniwersalnemu zaciskowi. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilność.
Przestawianie ręczne: Wbudowany przycisk pozwala na ręczne sterowanie przepustnicą. Przekładnia pozostaje wysprzęglona, a przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Mechaniczne ograniczniki pozwalają na precyzyjne dostosowanie kąta obrotu, co zwiększa elastyczność zastosowań.
Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co zapewnia długą i bezobsługową pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 14...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66/67 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 100% wilgotność wzgl. |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
