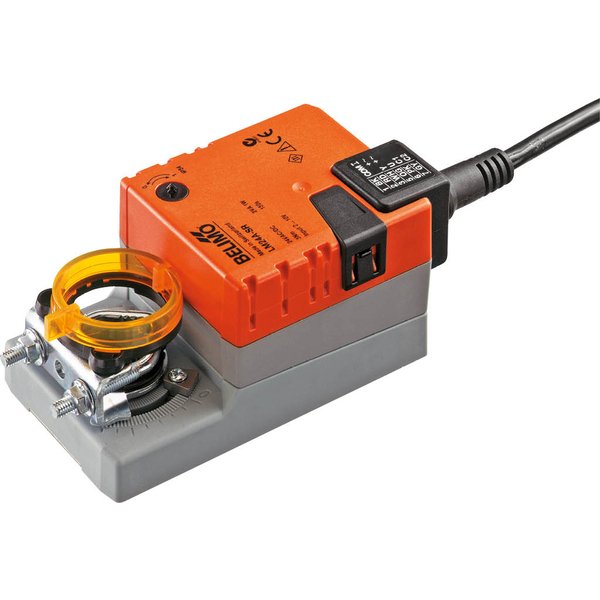

LM24A-SX

Siłownik obrotowy, 5 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54, Inicjalizacja (adaptacja)

Kod produktu: LM24A-SX

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	1x SPDT, 2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Analogowy siłownik przepustnicy powietrza LM24A-SX

Siłownik analogowy LM24A-SX to niezawodne urządzenie zaprojektowane do sterowania przepustnicami powietrza w systemach wentylacji, klimatyzacji i ogrzewania. Jest idealnym rozwiązaniem dla przepustnic o powierzchni dochodzącej do 1 m². Urządzenie zasilane jest napięciem AC/DC 24 V i charakteryzuje się momentem obrotowym silnika na poziomie 5 Nm.

Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V, a wbudowana funkcja sprzężenia zwrotnego (również w zakresie 2...10 V) pozwala na precyzyjne monitorowanie aktualnego położenia przepustnicy. Siłownik posiada również funkcję automatycznej inicjalizacji (adaptacji), która dostosowuje zakres pracy do mechanicznych ograniczników przepustnicy przy pierwszym uruchomieniu.

Kluczowe cechy produktu:

Prosty montaż bezpośredni: Instalacja siłownika na osi przepustnicy jest szybka i wygodna dzięki uniwersalnemu zaciskowi montażowemu. Dołączone zabezpieczenie skutecznie chroni urządzenie przed obracaniem się.
Wysoka niezawodność działania: Urządzenie jest w pełni zabezpieczone przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.
Możliwość przestawiania ręcznego: Wbudowany przycisk pozwala na ręczne sterowanie przepustnicą. Po jego naciśnięciu przekładnia zostaje wysprzęglona, a dla ułatwienia prac serwisowych przycisk można zablokować w pozycji wciśniętej.
Regulowany kąt obrotu: Kąt obrotu można w prosty sposób dostosować do wymagań instalacji przy użyciu mechanicznych ograniczników.
Automatyczna adaptacja: Po pierwszym podłączeniu zasilania siłownik samoczynnie dostosowuje swój zakres roboczy oraz sygnał zwrotny do faktycznego zakresu ruchu przepustnicy, co gwarantuje precyzyjne działanie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	2 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.47 kg
