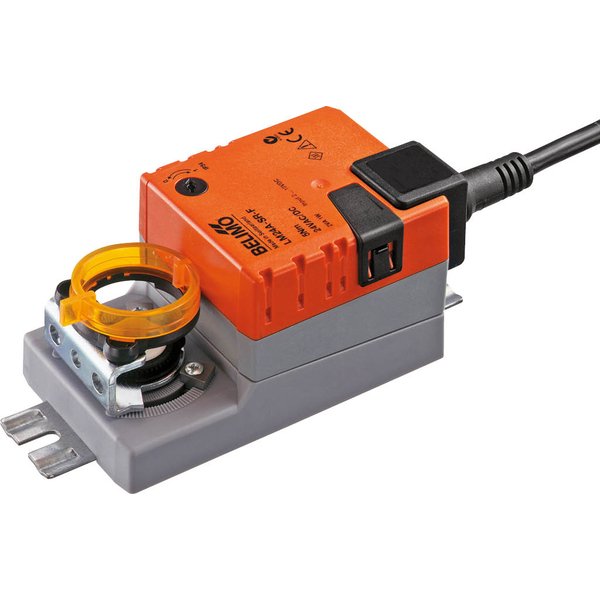

LM24A-SX-F

Analogowy siłownik LM24A-SX-F do przepustnic powietrza

Siłownik analogowy zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach HVAC w budynkach. Jest to idealne rozwiązanie dla przepustnic o powierzchni dochodzącej do 1 m². Urządzenie charakteryzuje się momentem obrotowym 5 Nm i jest zasilane bezpiecznym napięciem 24 V AC/DC. Sterowanie odbywa się za pomocą sygnału analogowego, a funkcja automatycznej inicjalizacji (adaptacji) ułatwia pierwsze uruchomienie.

Kluczowe cechy i funkcje

• Tryb pracy: Siłownik jest kontrolowany standardowym sygnałem 0...10 V DC. Pozycja przepustnicy jest dostosowywana proporcjonalnie do wartości sygnału sterującego. Dodatkowo, urządzenie generuje napięcie pomiarowe (sygnał zwrotny U) w zakresie 2...10 V, które informuje o aktualnym położeniu przepustnicy i może być wykorzystane do sterowania innymi siłownikami.
• Łatwy montaż bezpośredni: Konstrukcja siłownika pozwala na szybki i prosty montaż bezpośrednio na osi przepustnicy przy użyciu uniwersalnego połączenia kształtowego 8x8 mm. Dołączone do zestawu zaciski mocujące zapewniają stabilne przymocowanie urządzenia.
• Przestawianie ręczne: Możliwość ręcznej regulacji położenia przepustnicy jest dostępna po wciśnięciu specjalnego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
• Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych ograniczników mechanicznych.
• Wysoka niezawodność: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
• Funkcja adaptacji: Przy pierwszym podłączeniu zasilania siłownik automatycznie przeprowadza proces adaptacji. Dostosowuje swój zakres pracy oraz sygnał zwrotny do mechanicznego zakresu ruchu przepustnicy, po czym ustawia się w pozycji zgodnej z sygnałem sterującym.

Wskazówki dotyczące bezpieczeństwa

Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel, z zachowaniem obowiązujących norm i przepisów. Siłownik zawiera komponenty elektroniczne i nie może być wyrzucany wraz z odpadami komunalnymi – należy postępować zgodnie z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektronicznego.
