NM24A-MP-TP

Siłownik obrotowy, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (43...173 s), IP54, Zaciski

Producent: Belimo

Kod produktu: NM24A-MP-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

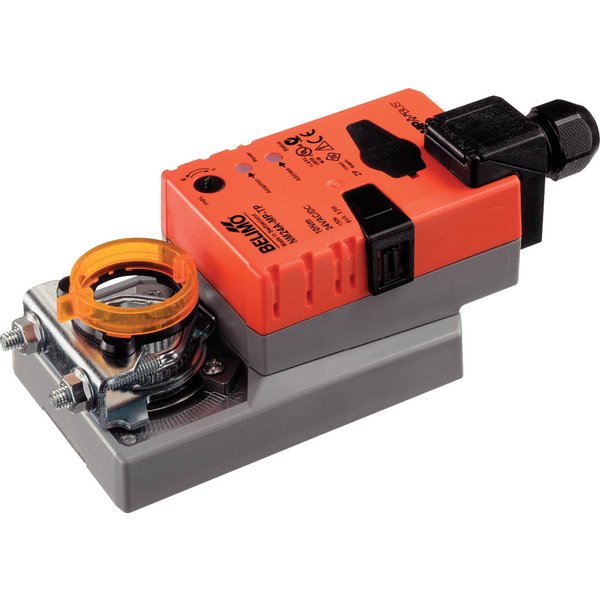

Siłownik do przepustnic z interfejsem komunikacyjnym NM24A-MP-TP

Siłownik NM24A-MP-TP to zaawansowane urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Zapewnia precyzyjną regulację przepustnic o powierzchni do około 2 m², dysponując momentem obrotowym silnika na poziomie 10 Nm. Urządzenie zasilane jest napięciem znamionowym AC/DC 24 V i oferuje elastyczne opcje sterowania, w tym sygnał analogowy oraz komunikację cyfrową poprzez magistralę Belimo MP-Bus.

Kluczowe cechy i funkcjonalności

Dwa tryby pracy: Siłownik może działać w trybie konwencjonalnym, sterowany standardowym sygnałem analogowym, lub w trybie cyfrowym, odbierając sygnały nastawcze bezpośrednio z magistrali MP-Bus.
Przetwarzanie sygnałów z czujników: Urządzenie umożliwia podłączenie zewnętrznego czujnika (pasywnego, aktywnego lub styku) i działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez szynę MP-Bus do systemu nadrzędnego.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są zoptymalizowane dla większości zastosowań, poszczególne parametry pracy siłownika można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, dostosowując go do indywidualnych potrzeb instalacji.
Prosty montaż bezpośredni: Dzięki uniwersalnemu zaciskowi i dołączonemu zabezpieczeniu przed obracaniem, montaż siłownika bezpośrednio na osi przepustnicy jest szybki i wygodny.
Wysoka niezawodność działania: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga instalacji wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i długotrwałą eksploatację.
Regulowany kąt obrotu: Zakres ruchu siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co pozwala na idealne dopasowanie do każdej przepustnicy.
Przestawianie ręczne: Wbudowany, blokowany przycisk pozwala na ręczne wysprzęglenie przekładni i ustawienie przepustnicy w dowolnej pozycji, co jest niezwykle przydatne podczas uruchamiania i serwisowania systemu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3.5 W
Pobór mocy w stanie spoczynku:	1.4 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Regulowany moment obrotowy:	Zredukowany o 25%, 50%, 75%
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Regulowany kierunek ruchu:	odwracany elektronicznie
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Regulowany czas ruchu:	43...173 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręczne
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne - MAX:	(MIN + 32%)...100%
Regulowane sterowanie ręczne - MIN:	0%...(MAX – 32%)
Regulowane sterowanie ręczne - ZS:	MIN...MAX
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.71 kg

Narzędzia

MFT-C

Adapter do przyrządu nastawczego ZTH

MFT-P

Belimo PC-Tool, Oprogramowanie do konfigurowania i diagnostyki

ZK1-GEN

Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo

ZK2-GEN

Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: wolny koniec przewodu do podłączenia do zacisku MP/PP

Akcesoria mechaniczne

Z-NMA

Przedłużenie płytki montażowej do NM..A, Z-NMA Belimo

AH-25

Przyłącze mechaniczne: Zacisk uniwersalny

AV8-25

Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm

K-ENMA

Przyłącze mechaniczne: Zacisk uniwersalny

K-ENSA

Przyłącze mechaniczne: Zacisk uniwersalny

K-NA

Przyłącze mechaniczne: Odwracalny uniwersalny zacisk montażowy

KG10A

Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana

KG8

Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana

KH8

Przyłącze mechaniczne: Zacisk uniwersalny

Z-ARS180

Zabezpieczenie przed obracaniem się, 180 mm, do TM...A, LM..A, NM..A, TFWielopak 20 szt.

Z-PI

Wskaźnik położenia Z-PI Belimo

Z-TP

Kategoria ochronna: IP54
